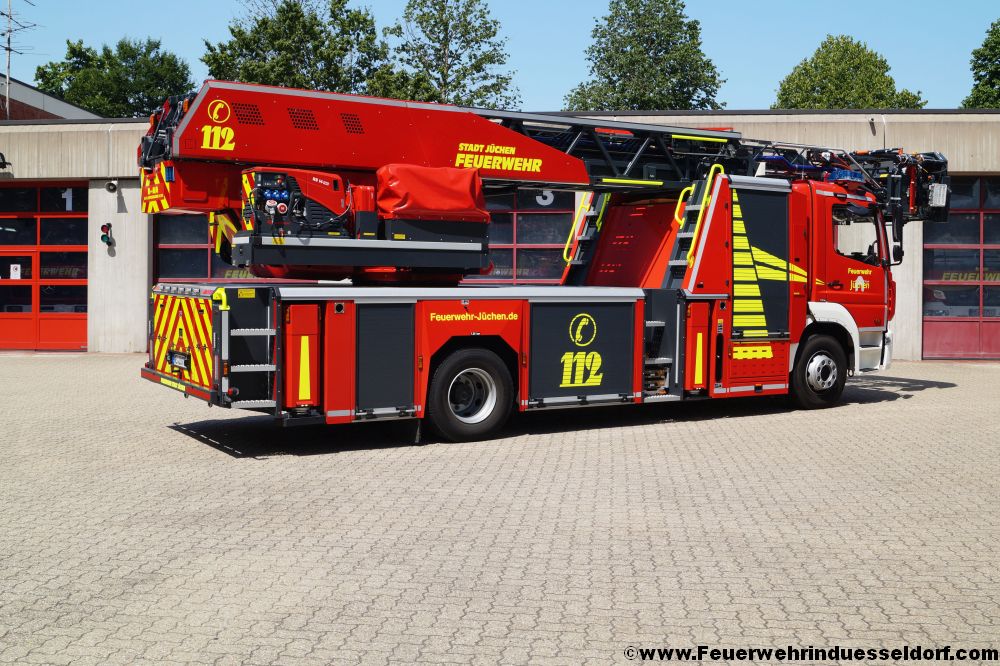

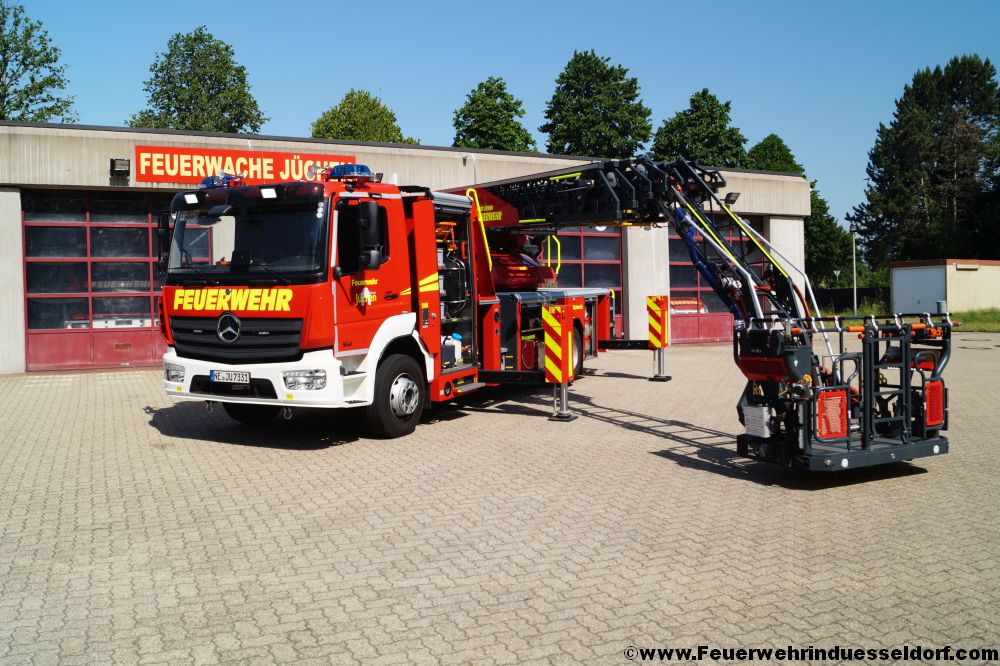

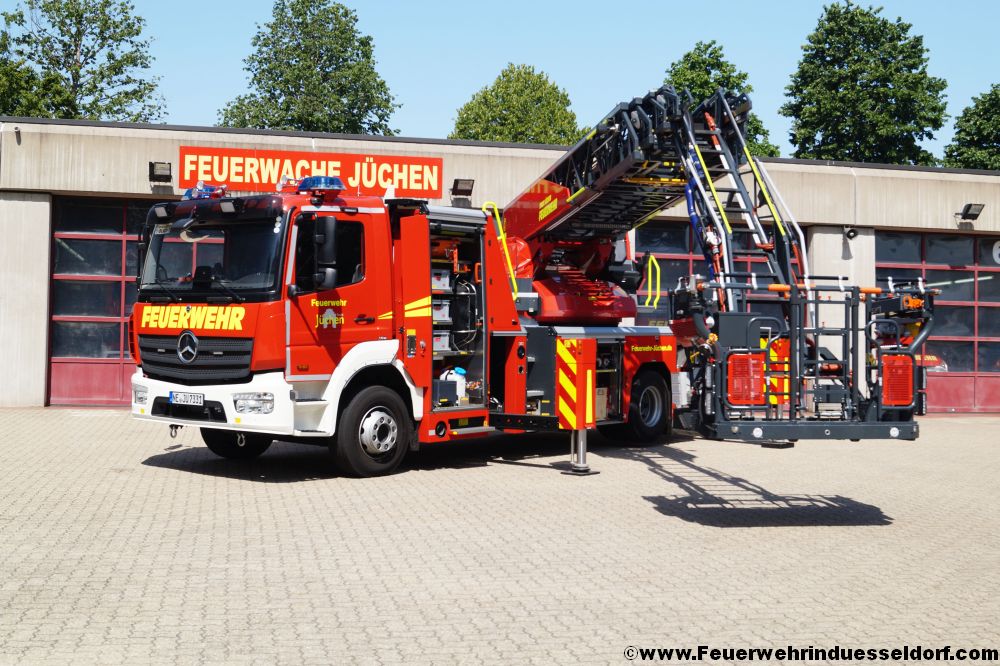

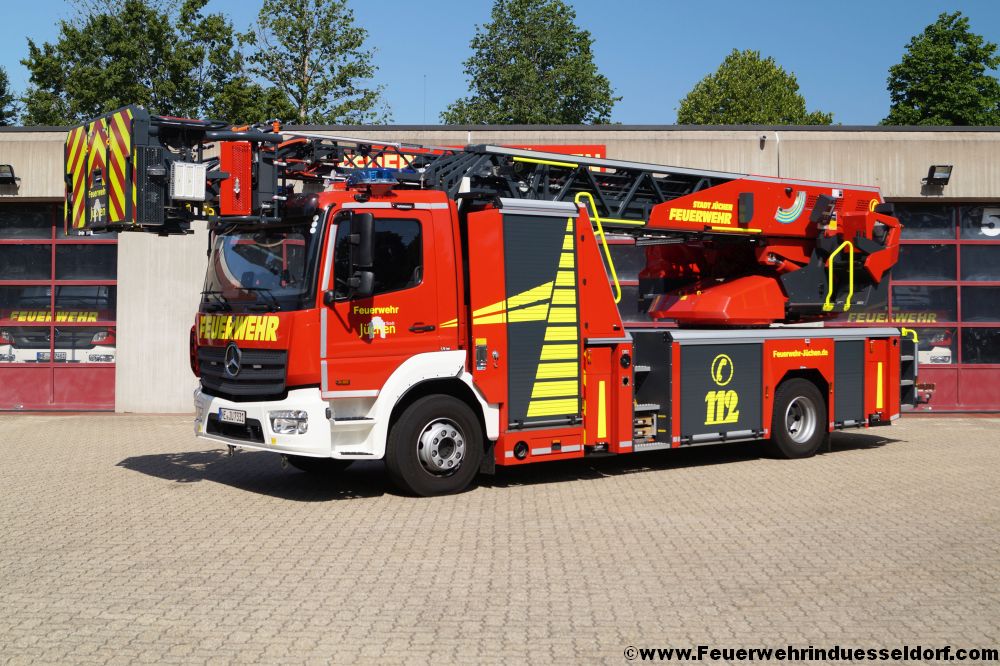

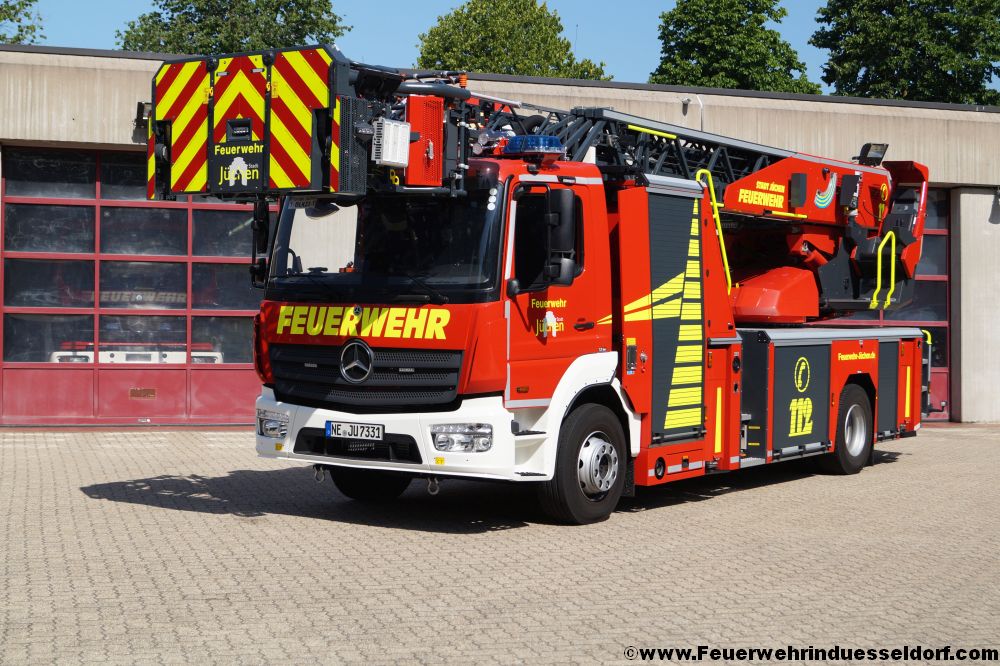

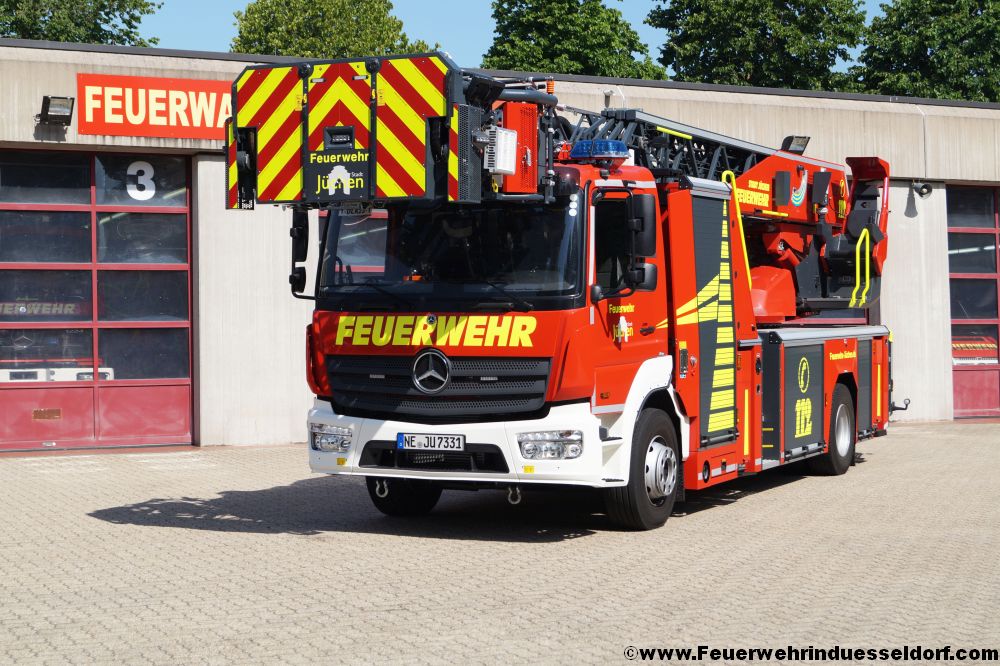

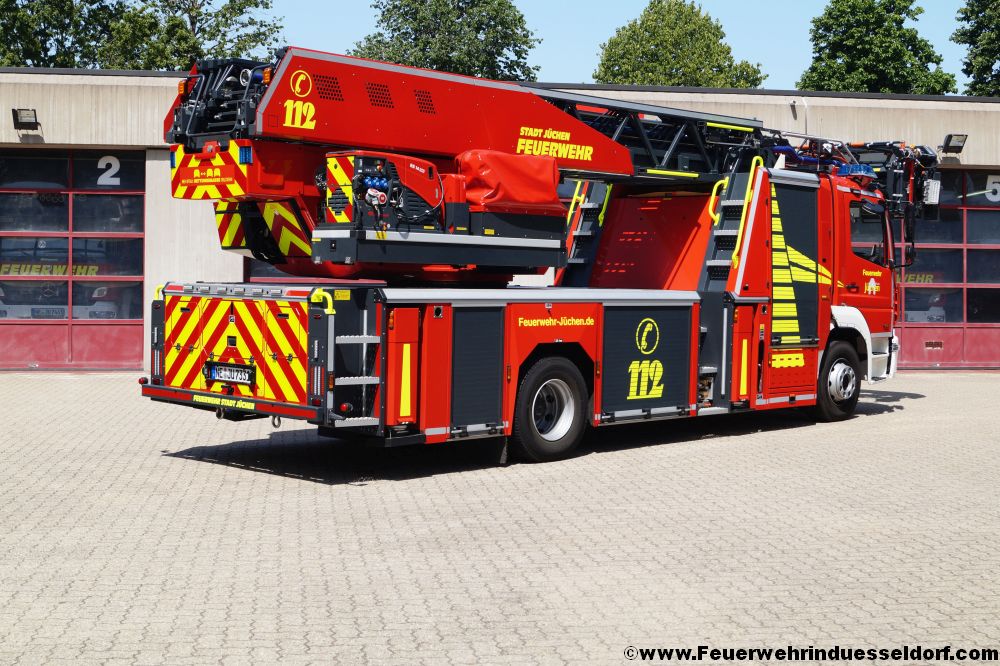

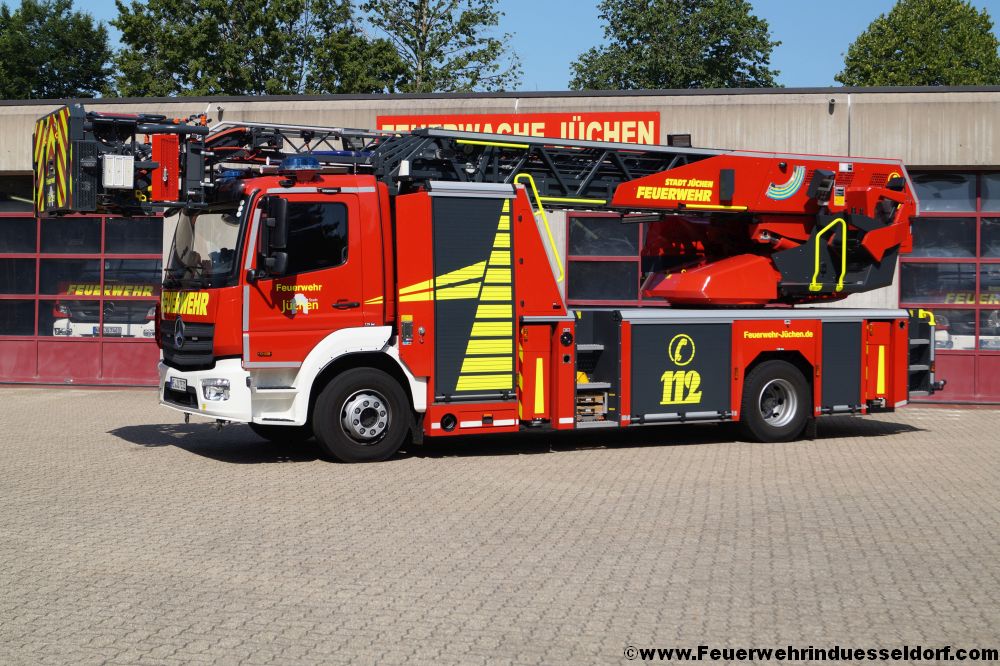

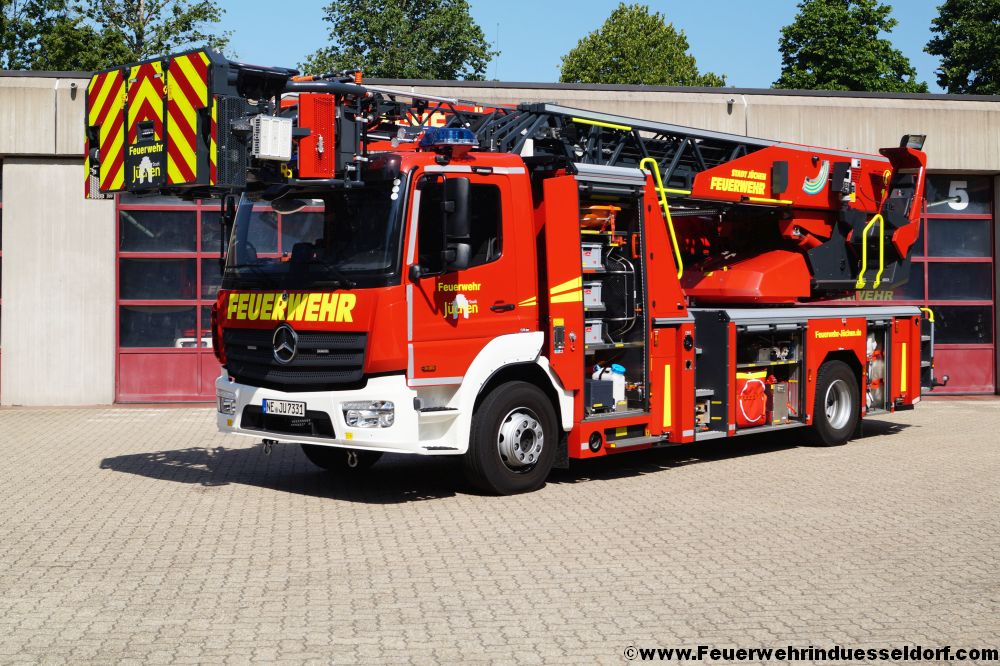

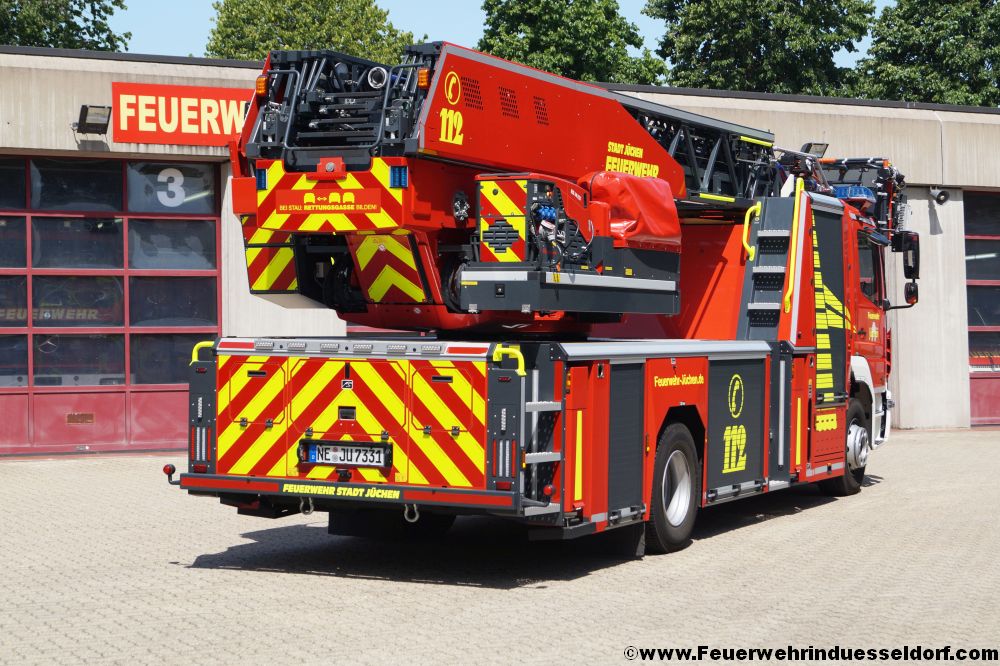

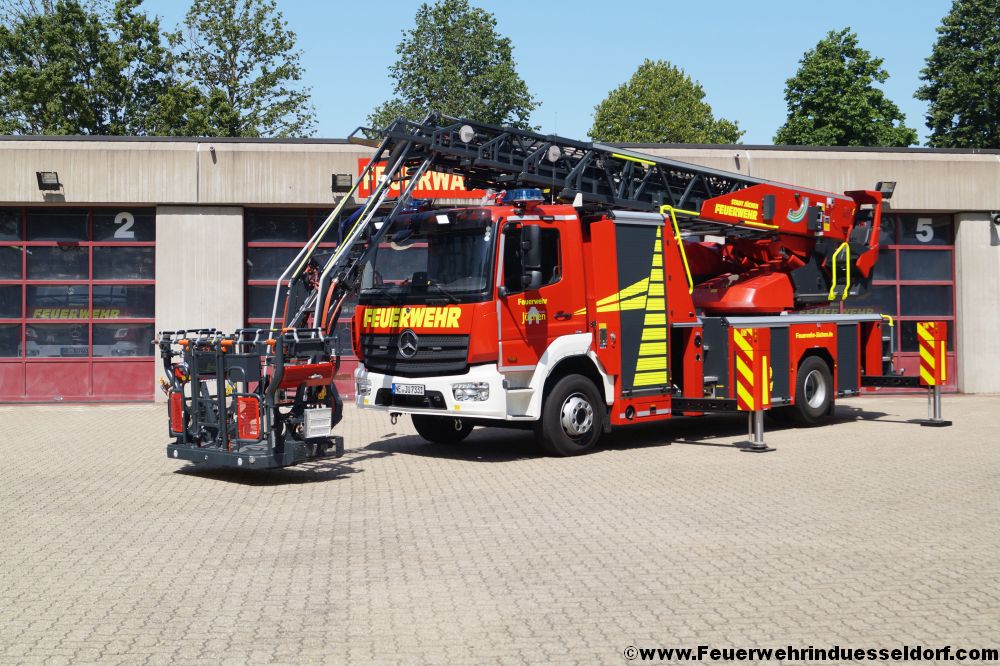

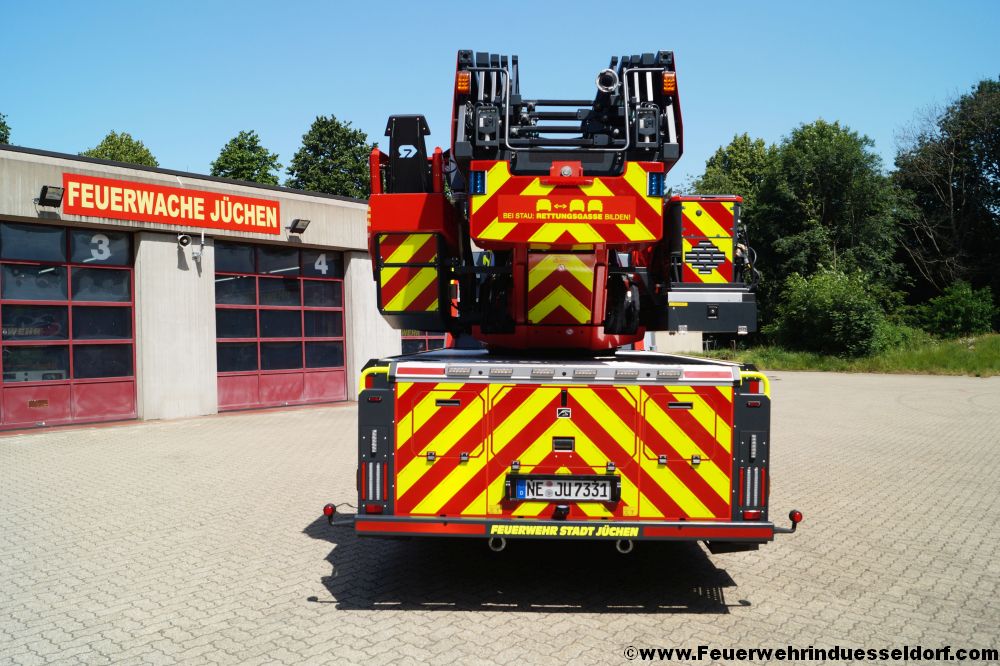

01-DLK23-01 der Feuerwehr Jüchen.
01-DLK23-01 der Feuerwehr Jüchen |

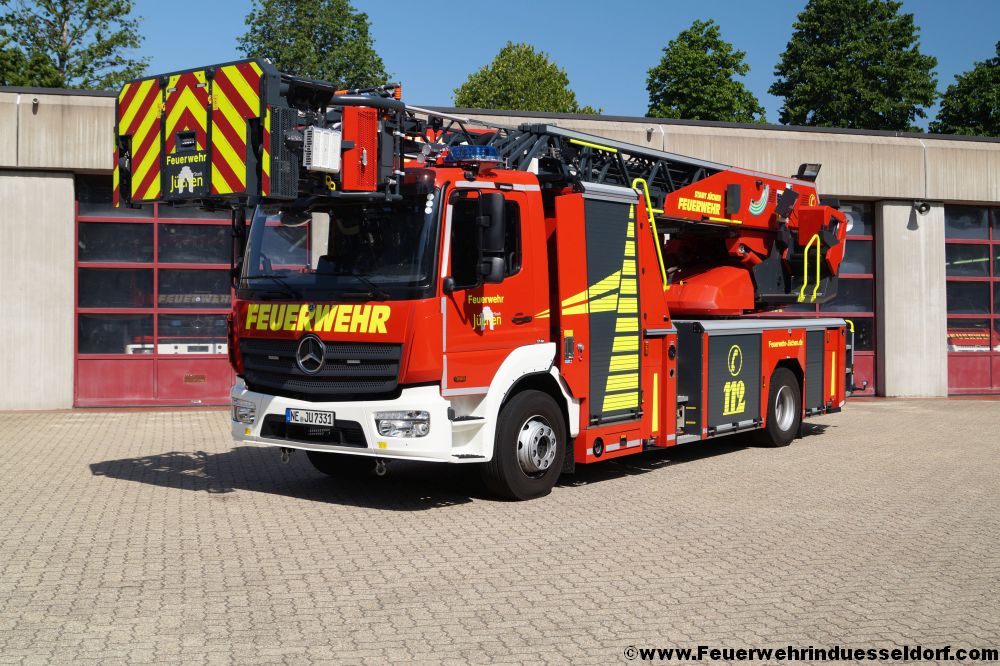

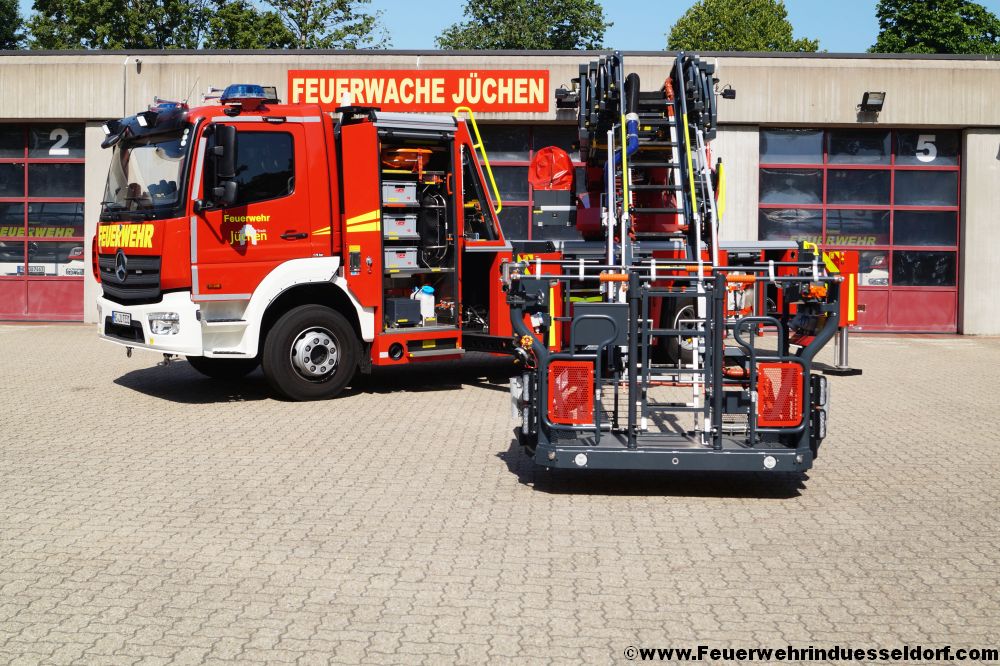

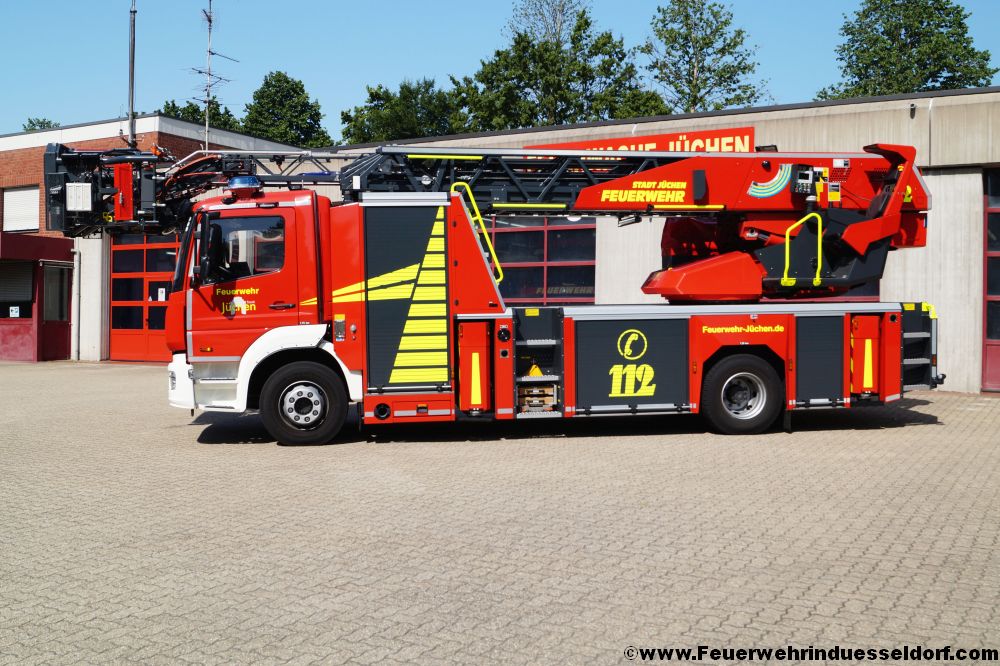

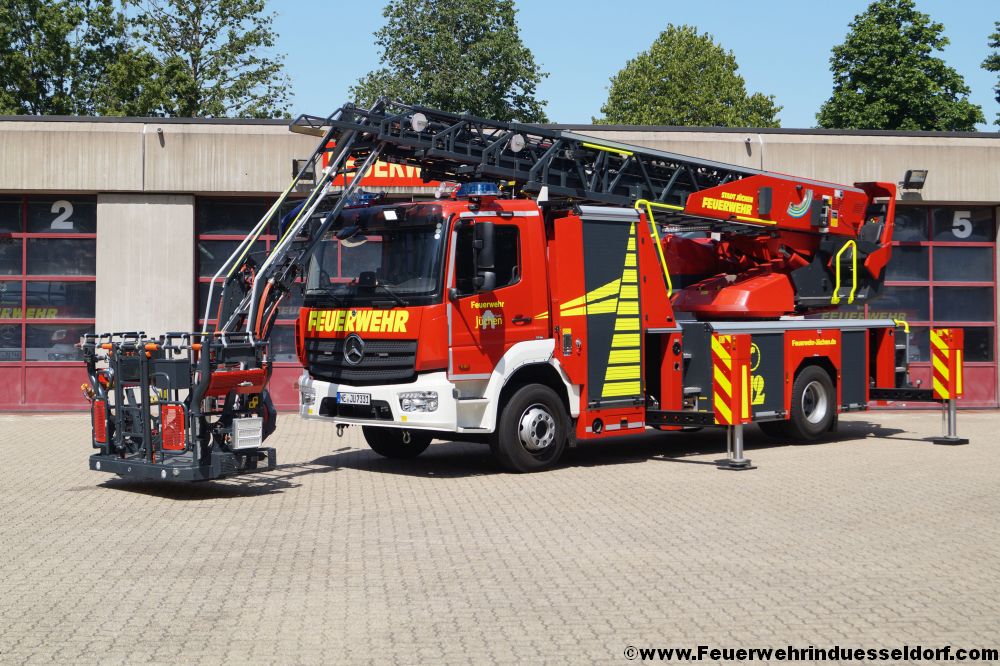

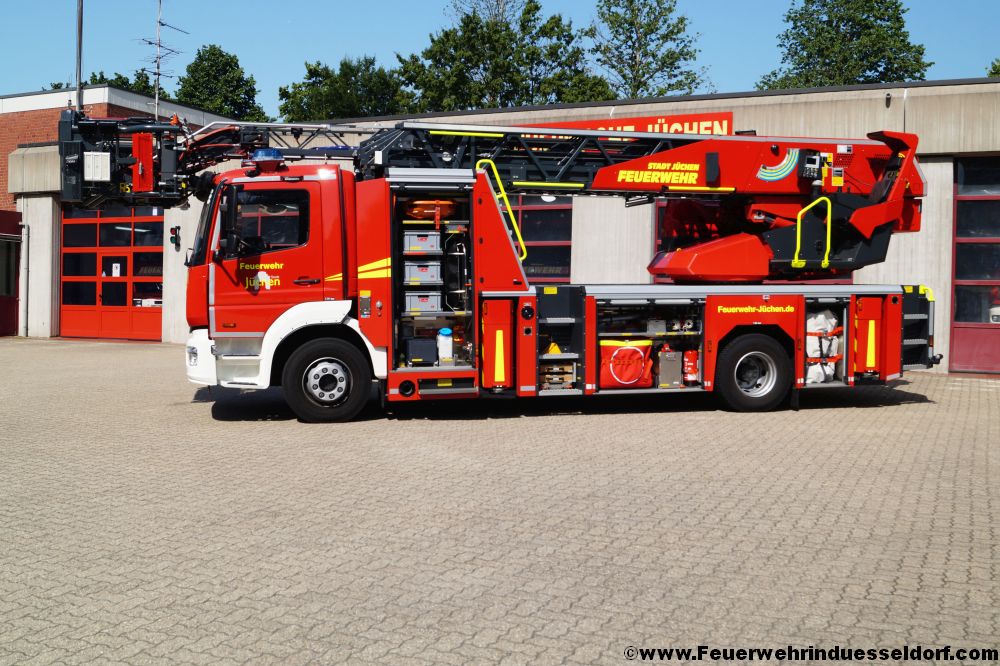

Fahrzeugtyp: DLA(K) 23/12

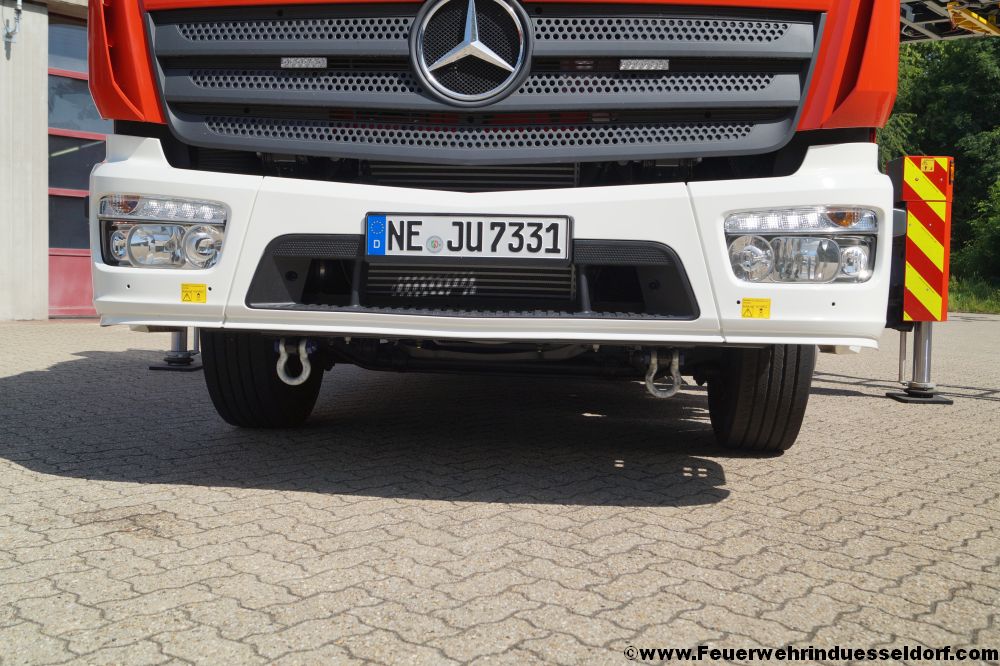

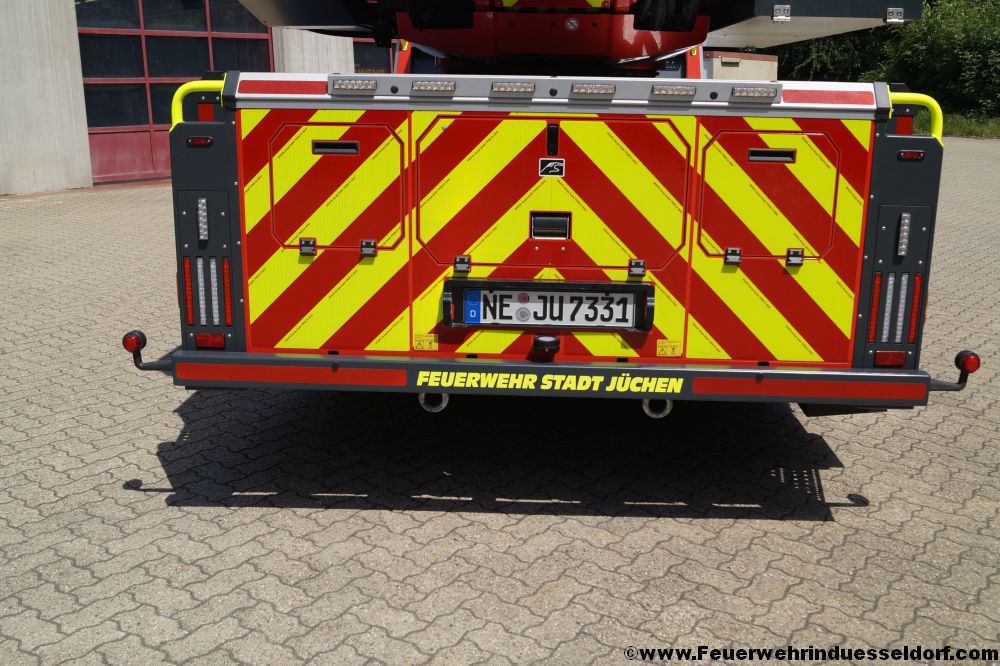

Kennzeichen: NE-JU 7331
Baujahr: 2021 Geliefert: 04/2021
Funkrufname: Florian Jüchen 01-DLK23-01

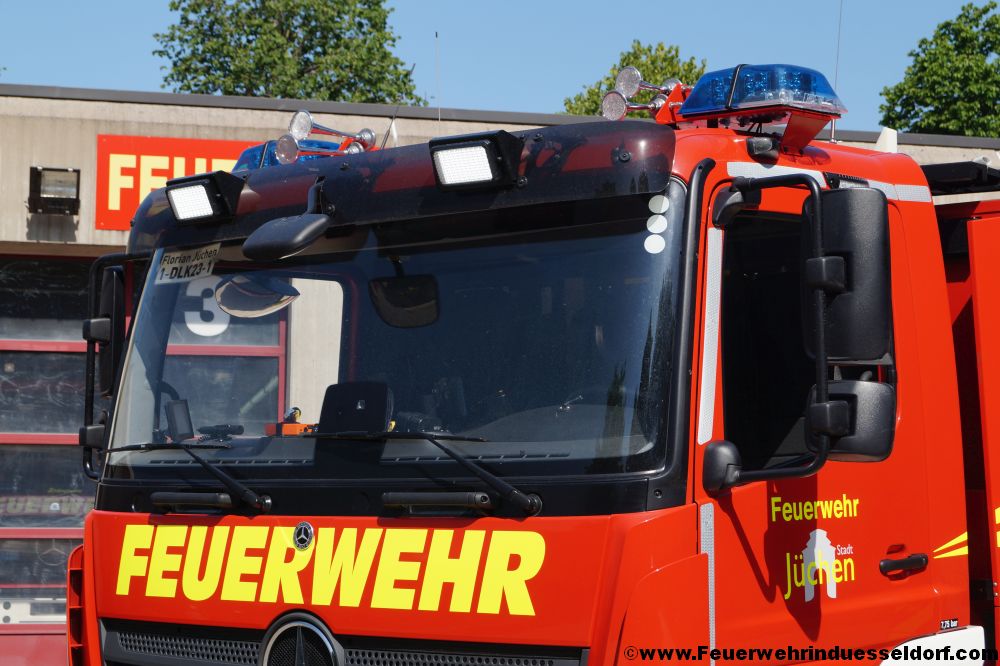

Fahrgestell: MB Atego 1630 F 4x2
Aufbau/Ausbau: Rosenbauer Karlsruhe GmbH & Co. KG
Standort: Löschzug-Jüchen (LZ-71)
Besonderheit:

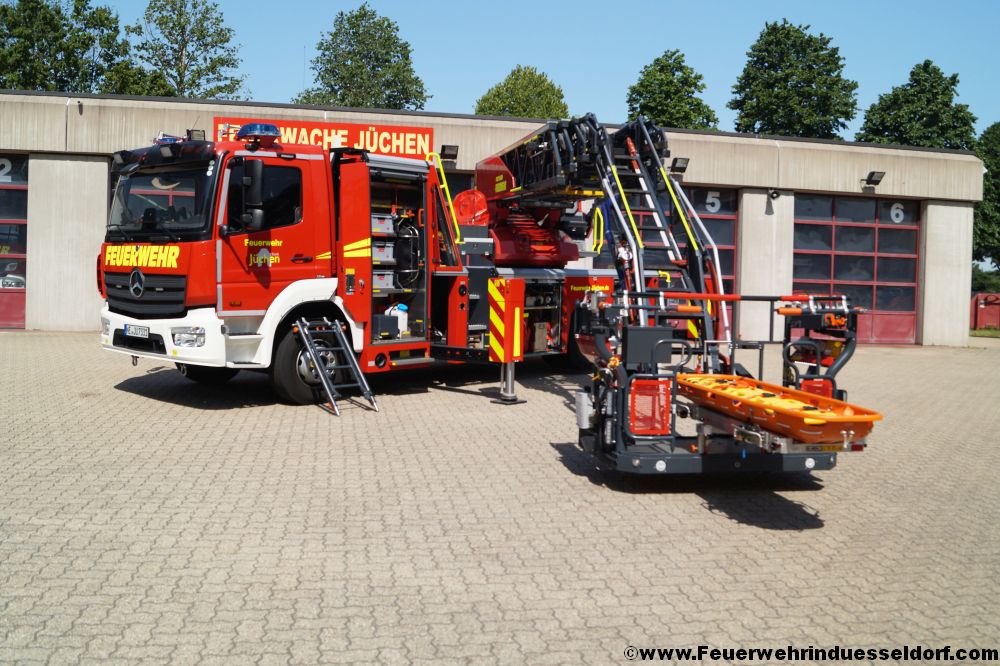

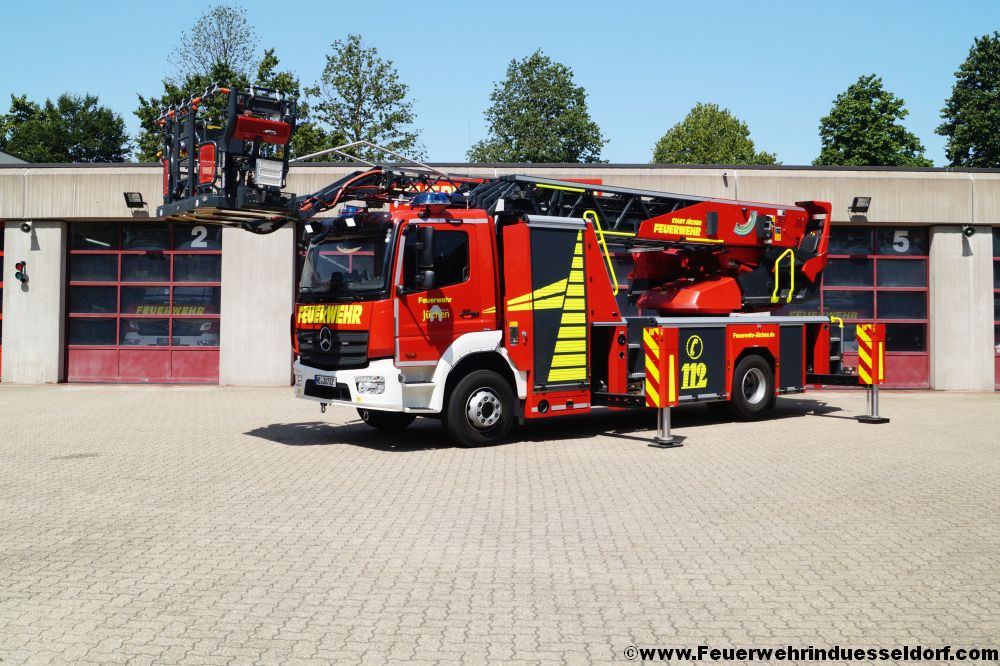

- Im April 2021 lieferte die Firma Rosenbauer Karlsruhe GmbH & Co. KG die DLA(K) NE-JU 7331 auf einem MB Atego 1630 F 4x2 Fahrgestell an die Feuerwehr der Stadt Jüchen aus.
- Die neue Leiter ersetzt eine DLK 23/12 aus dem Jahr 1990 auf einem MB SK 1422 Fahrgestell und Aufbau der Firma Metz.
- Nach Schulung der Drehleitermaschinisten wurde die DLA(K) NE-JU 7331 als "Florian Jüchen 01-DLK23-01" beim Löschzug Jüchen als Sonderfahrzeug in Dienst gestellt.

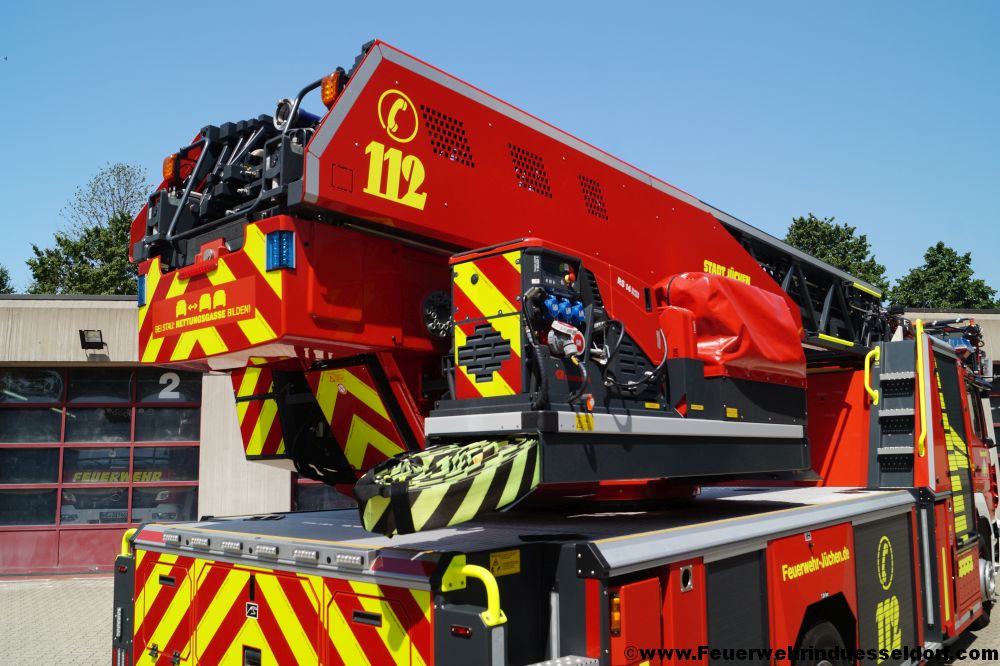

Technische-Daten:
- Länge in mm: 10.000 mm
- Breite in mm: 2.500 mm
- Höhe in mm: 3.230 mm
- Radstand in mm: 4.760 mm
- Zul.Gesamtgewicht: 16.000 kg
- Leistung: 220 kW/299 PS
- Baureihe: L32A XS 3.0

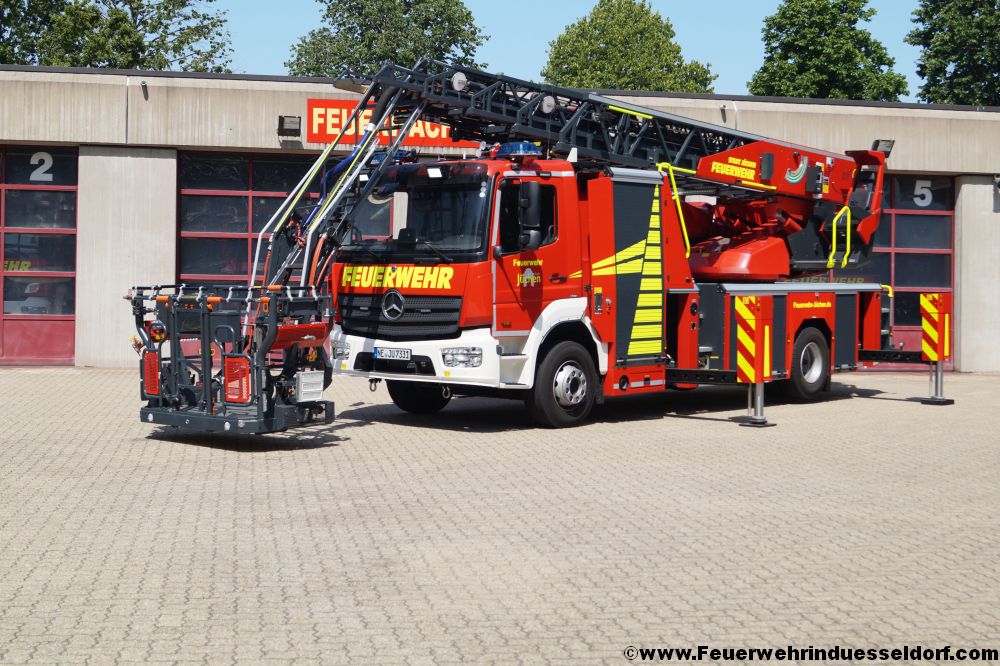

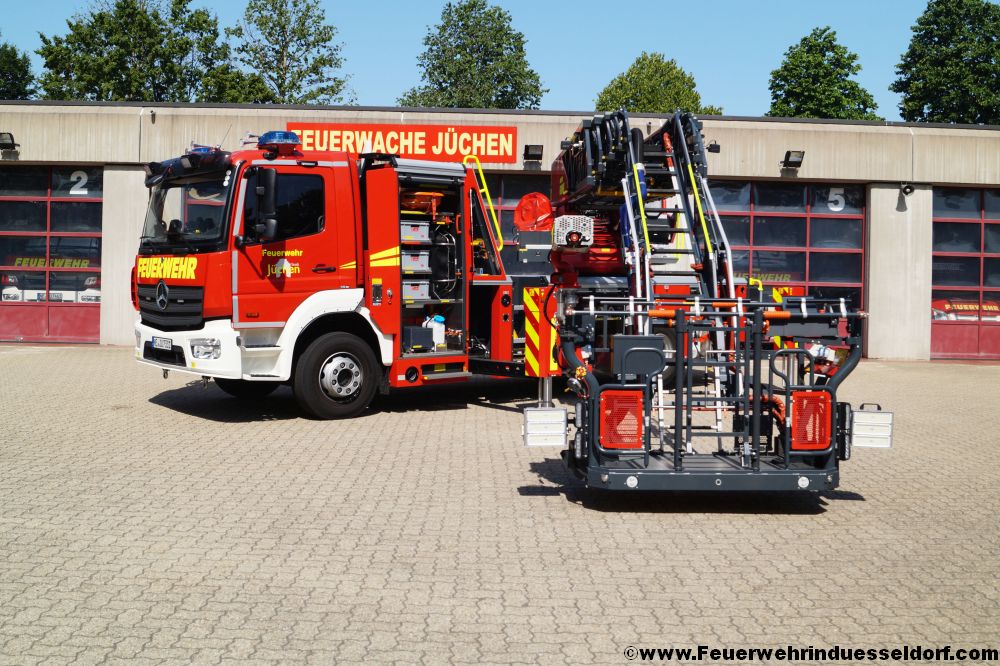

- Abstützungs-Typ: Waagerecht-Senkrecht-Abstützung
- Abstützbreite: 4,85 m

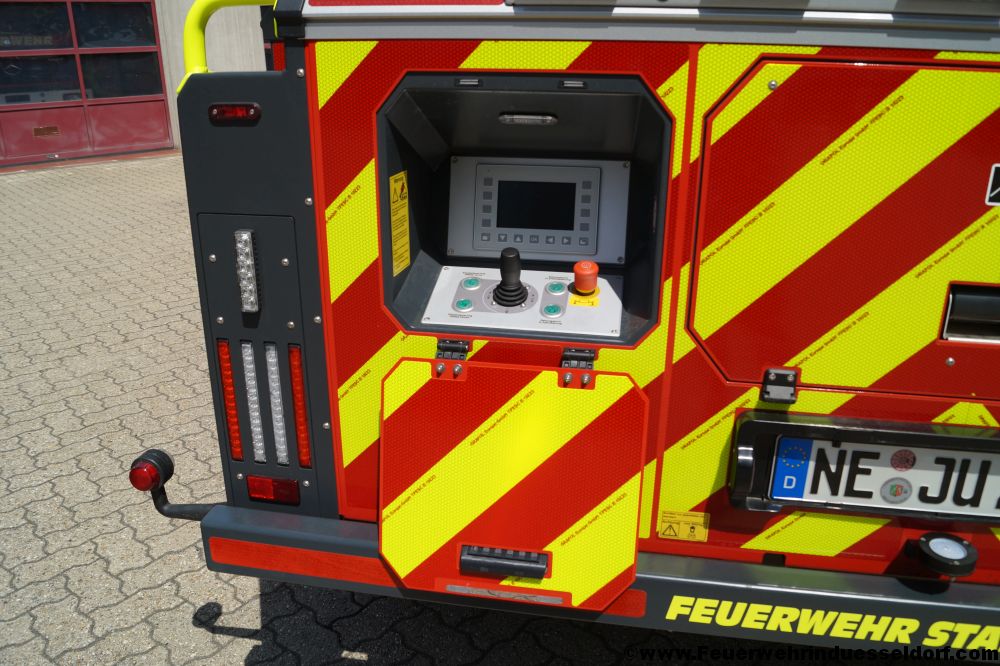

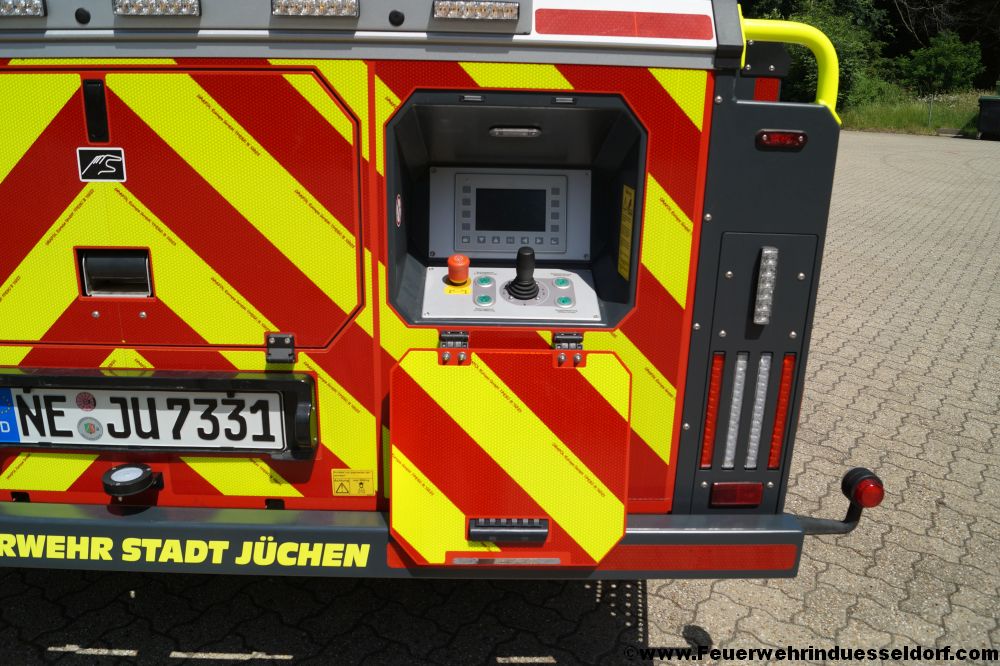

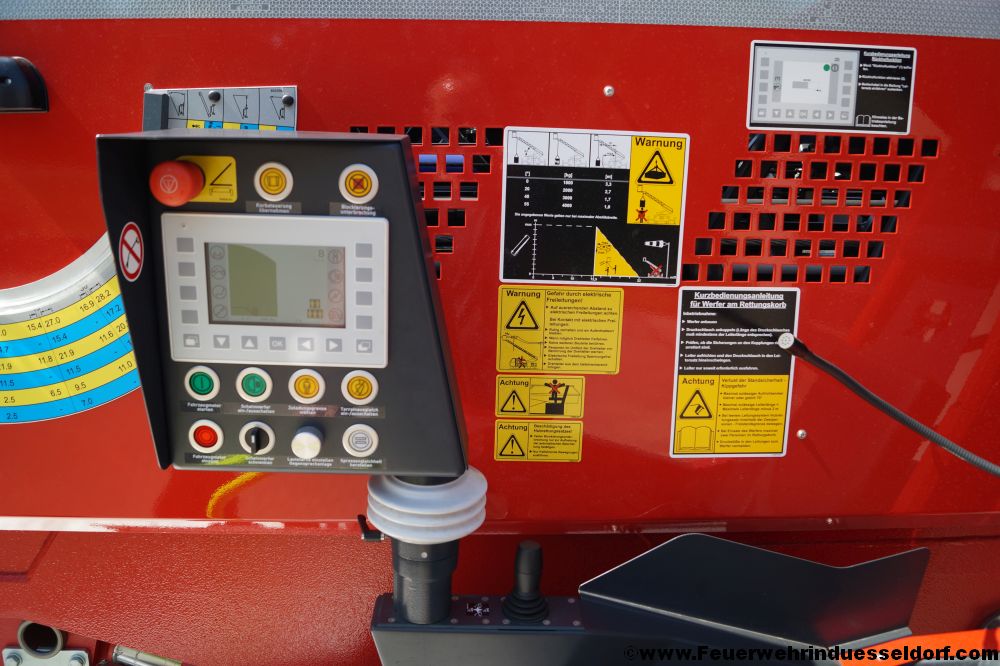

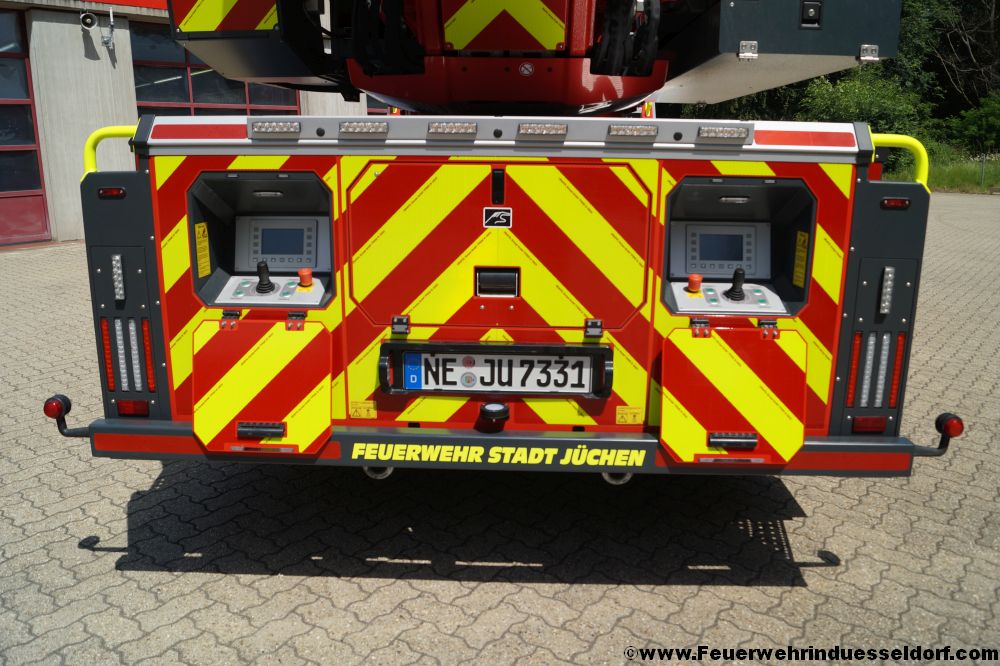

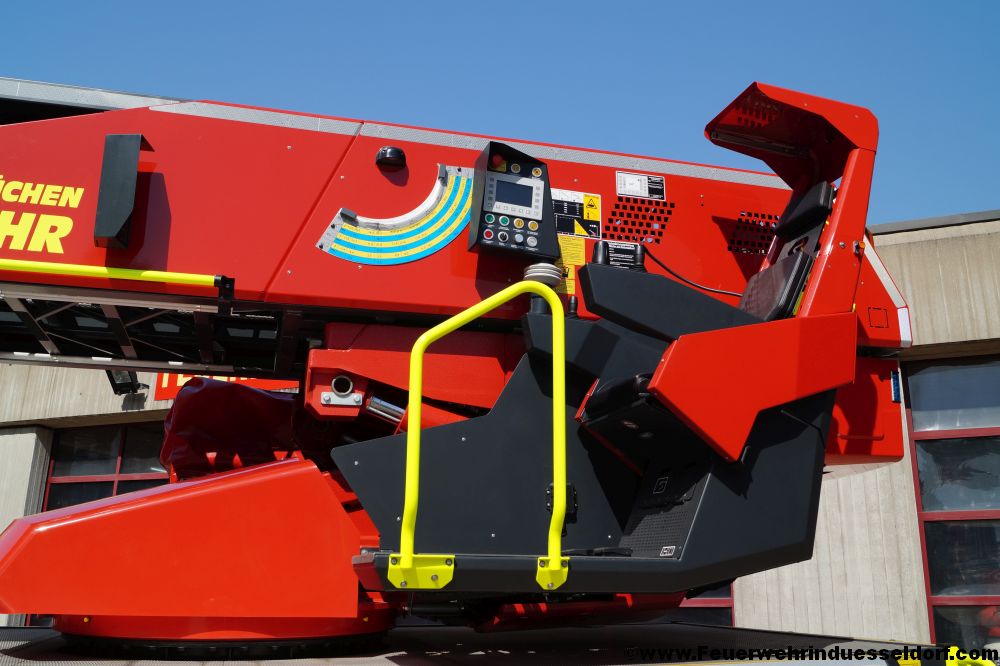

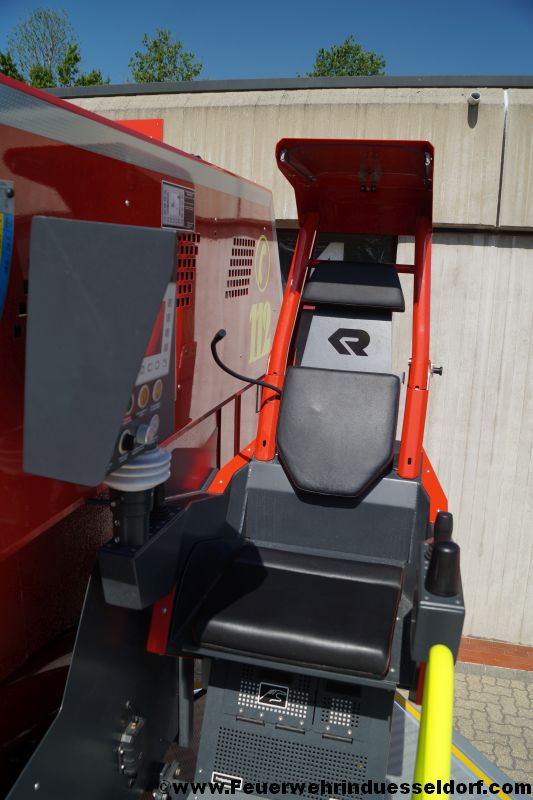

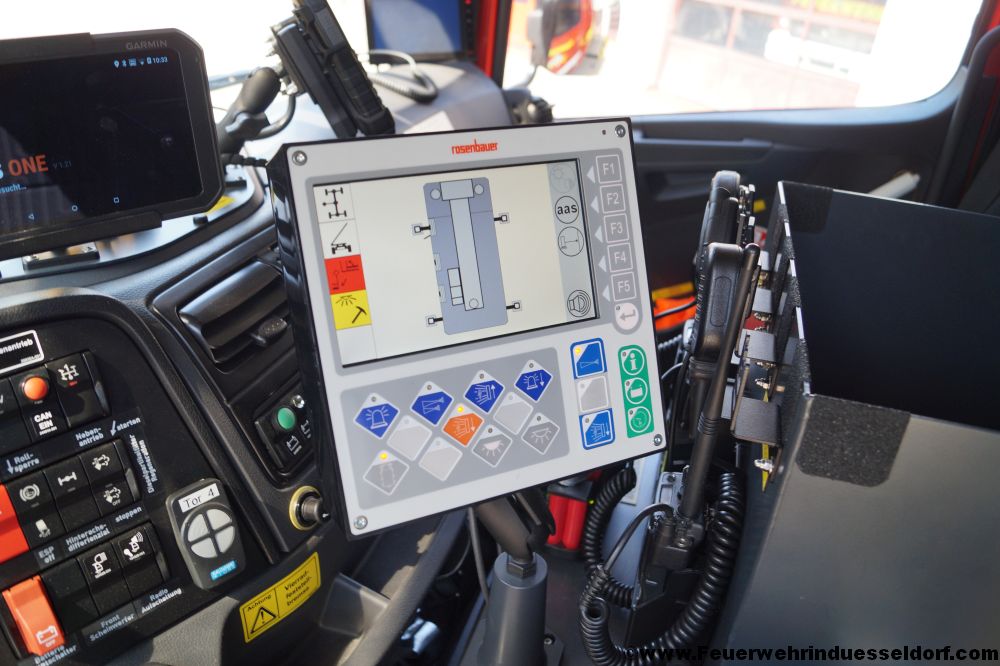

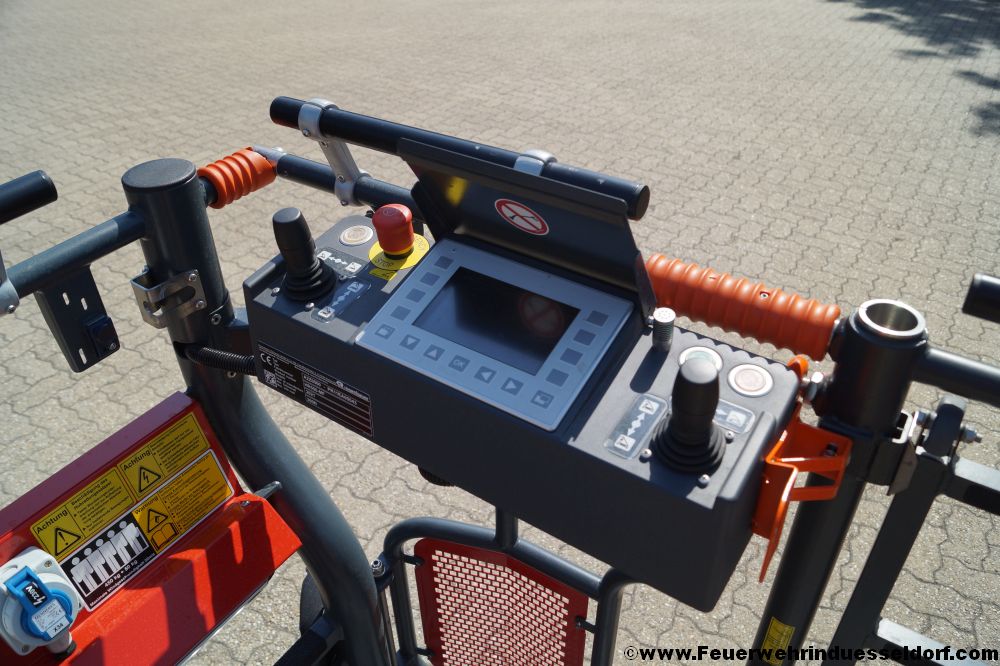

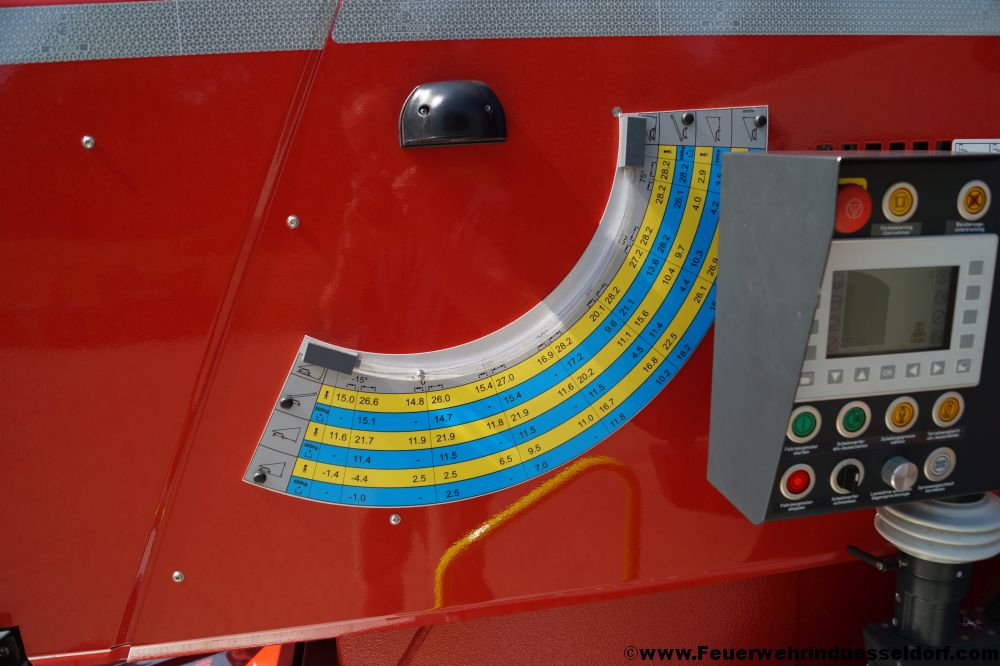

- Hauptbedienstand: M500

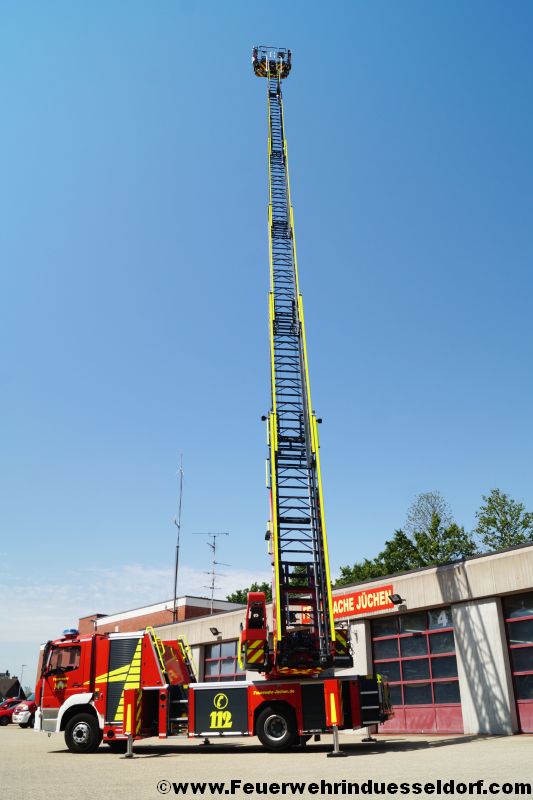

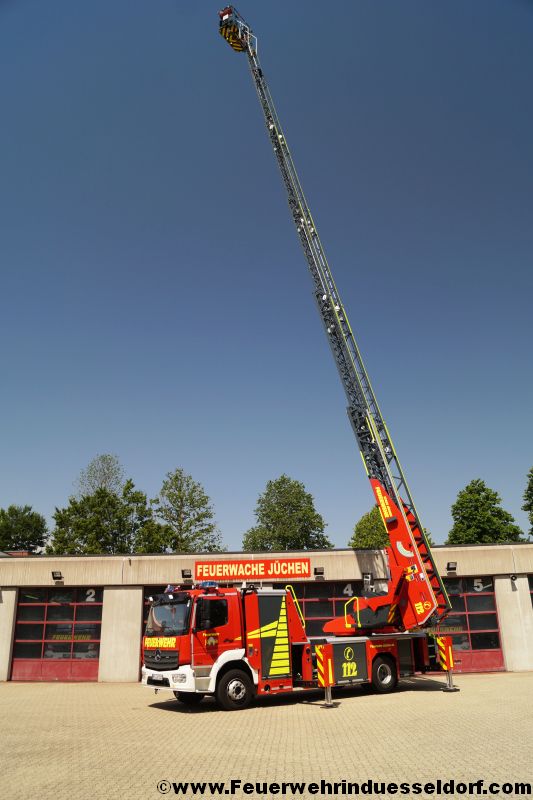

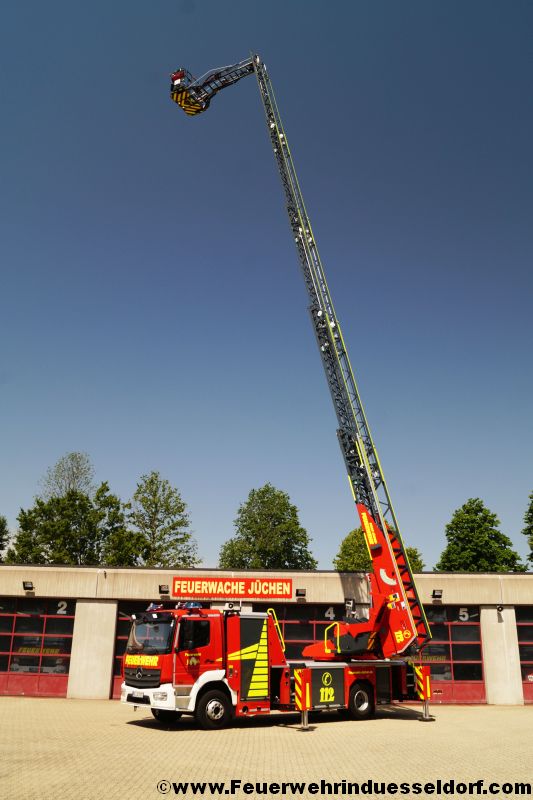

- Höhe Leitersatz: 32 m
- Hebelast: Die Hebelast an der Lastöse am unteren Leiterteil beträgt bis zu 4t.

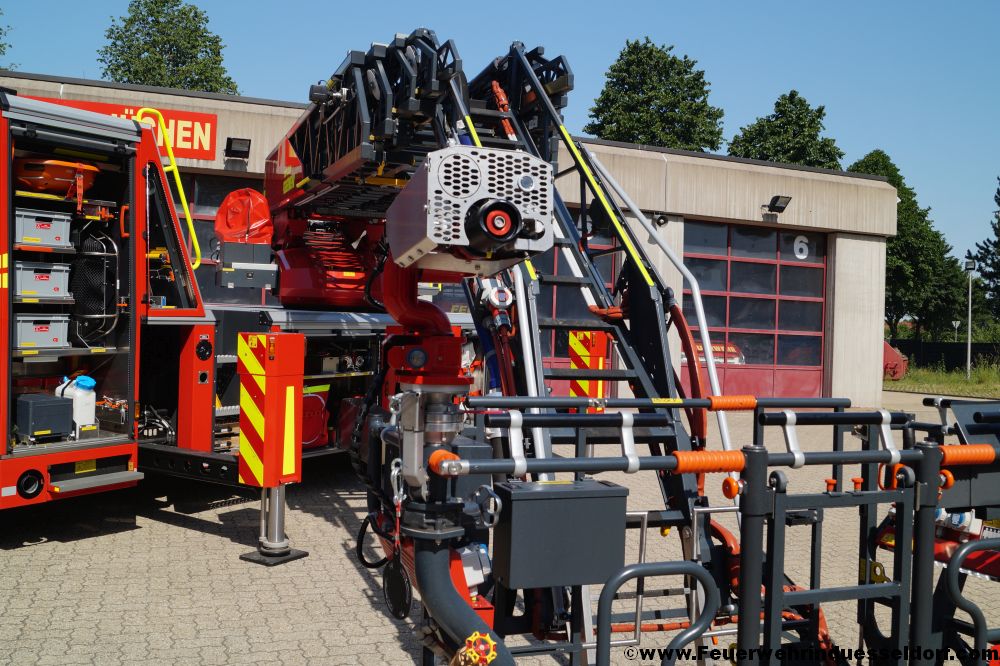

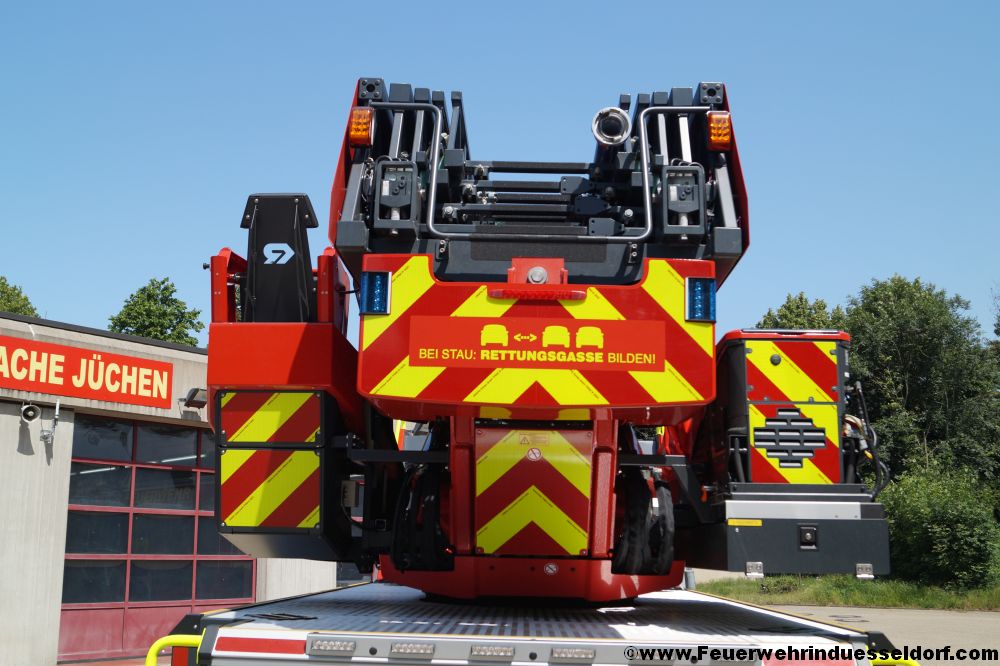

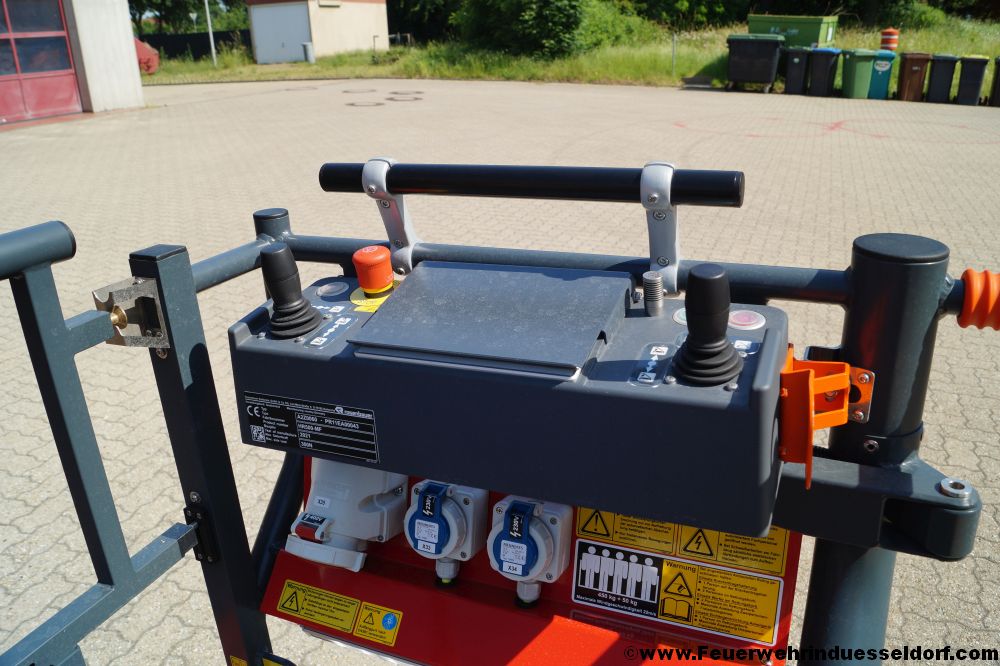

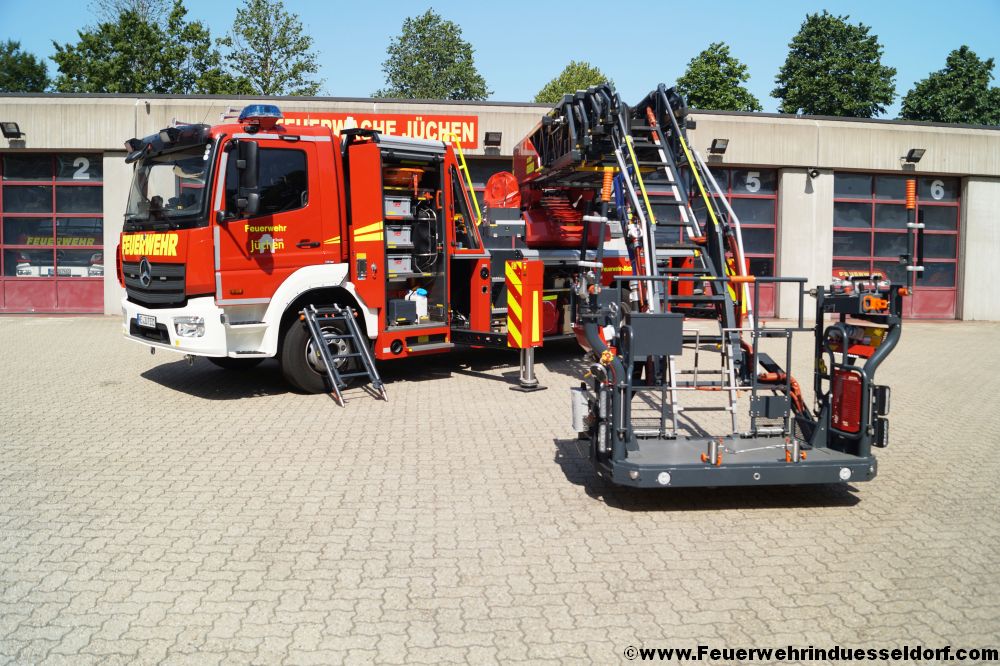

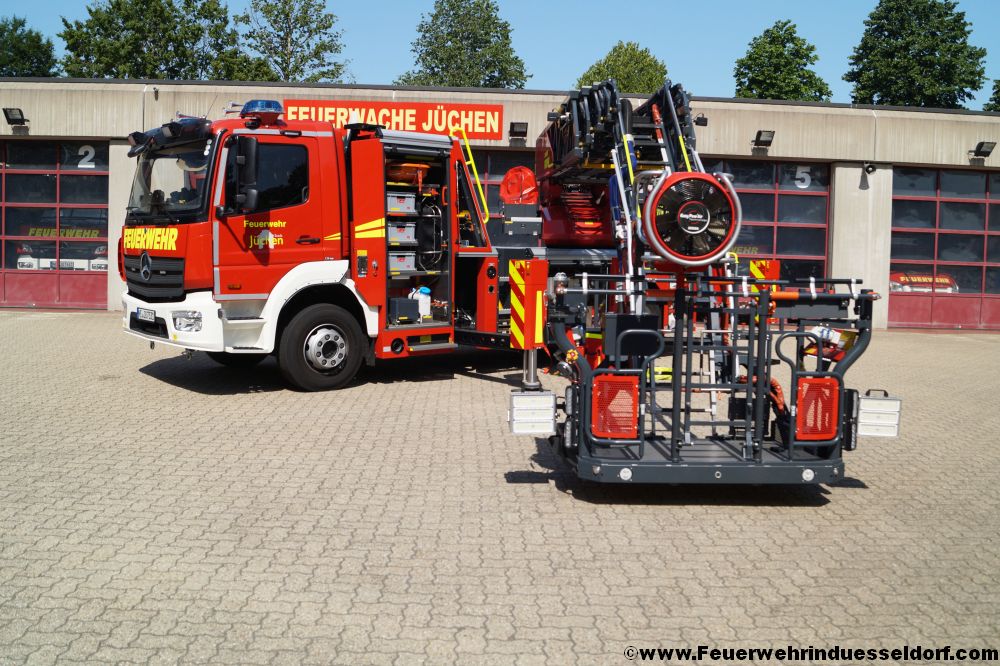

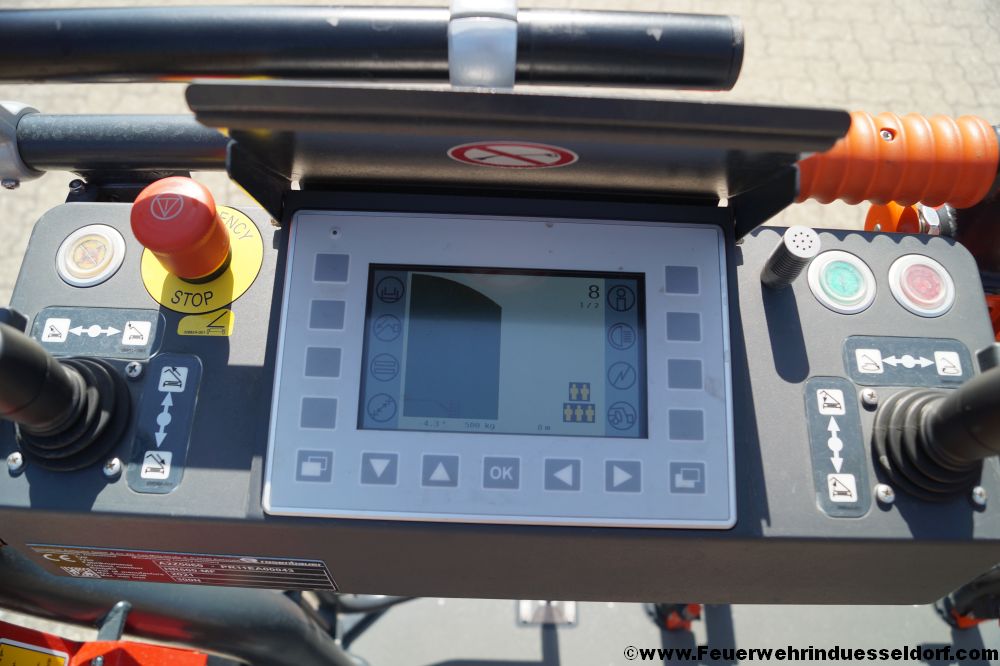

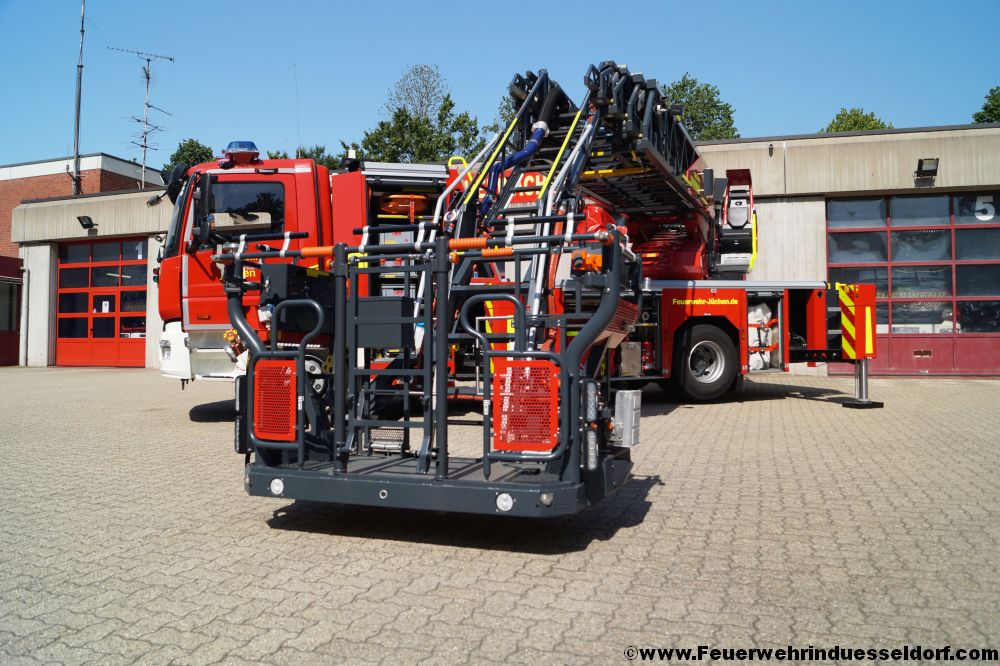

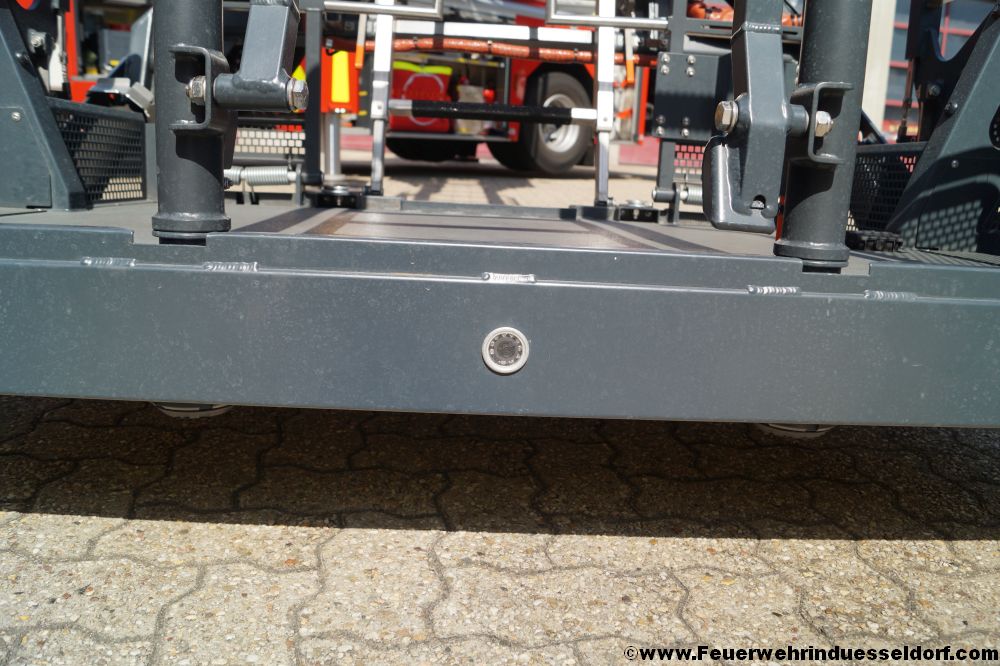

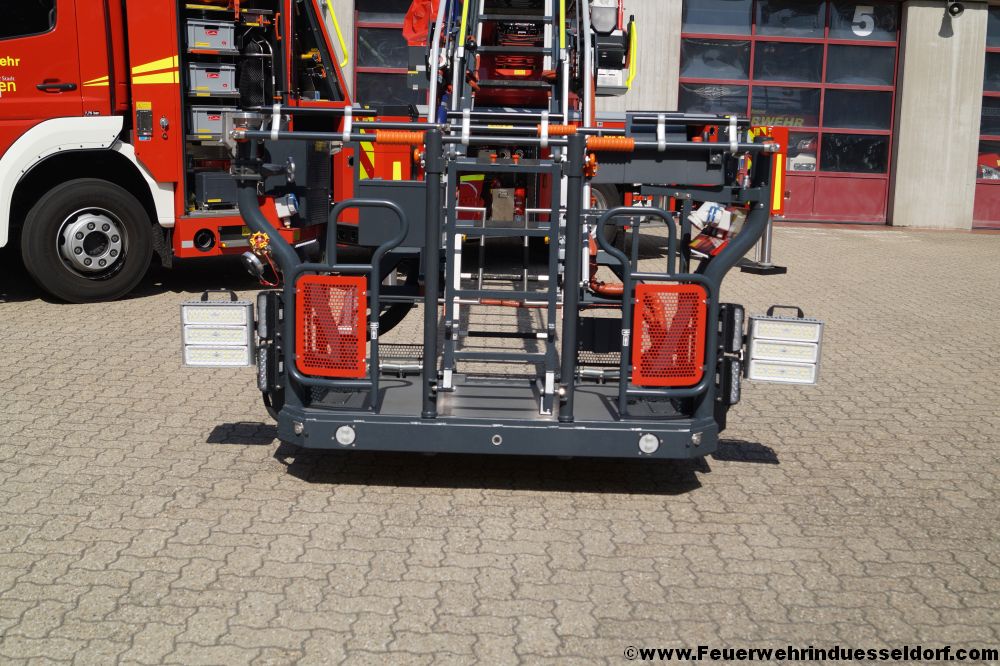

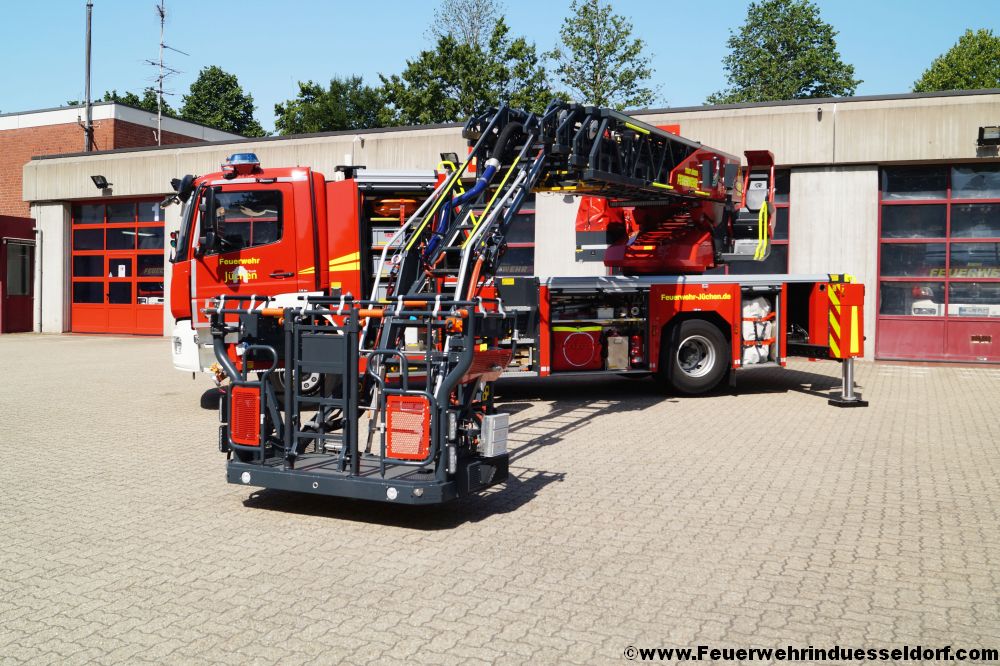

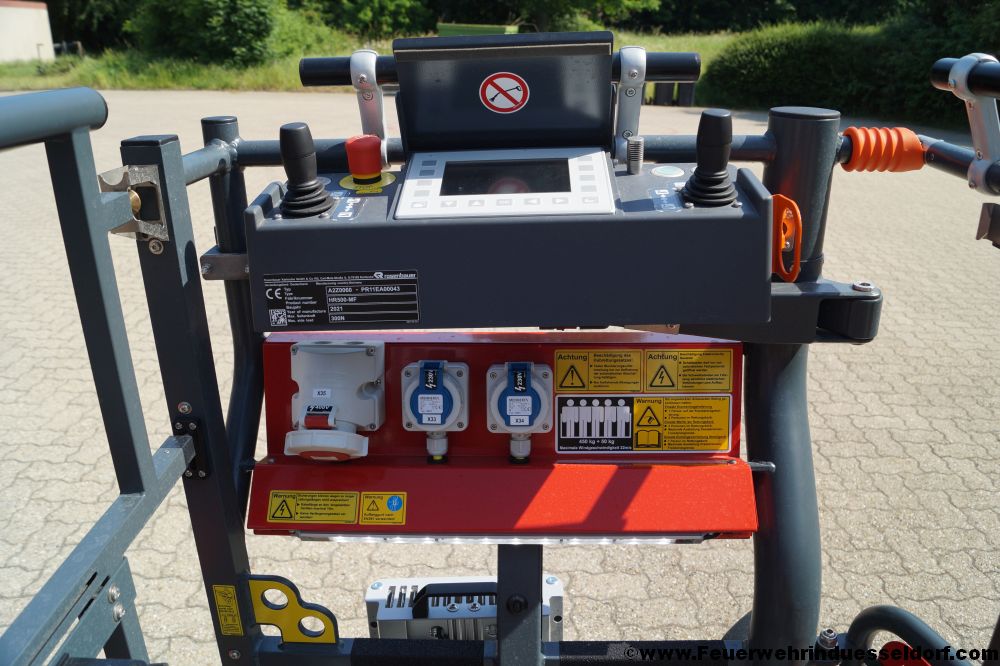

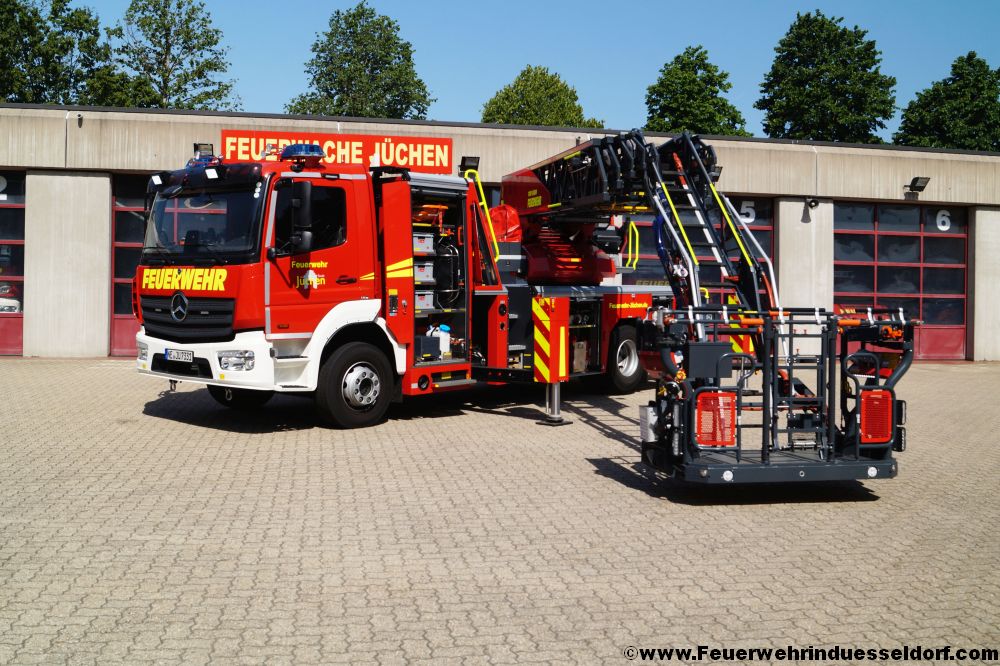

- Rettungskorb: HR-500-MF

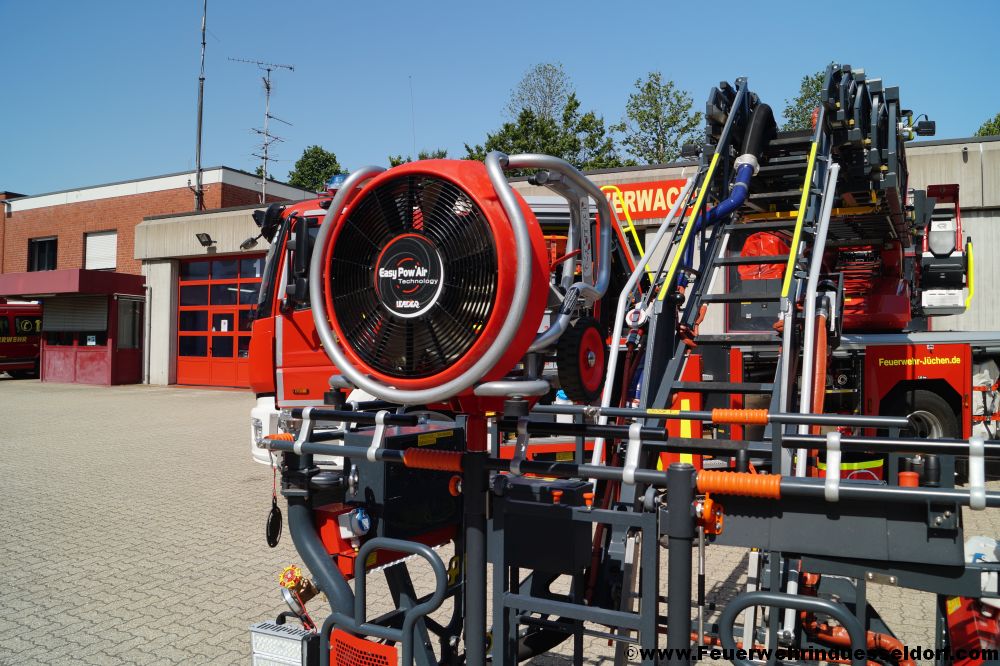

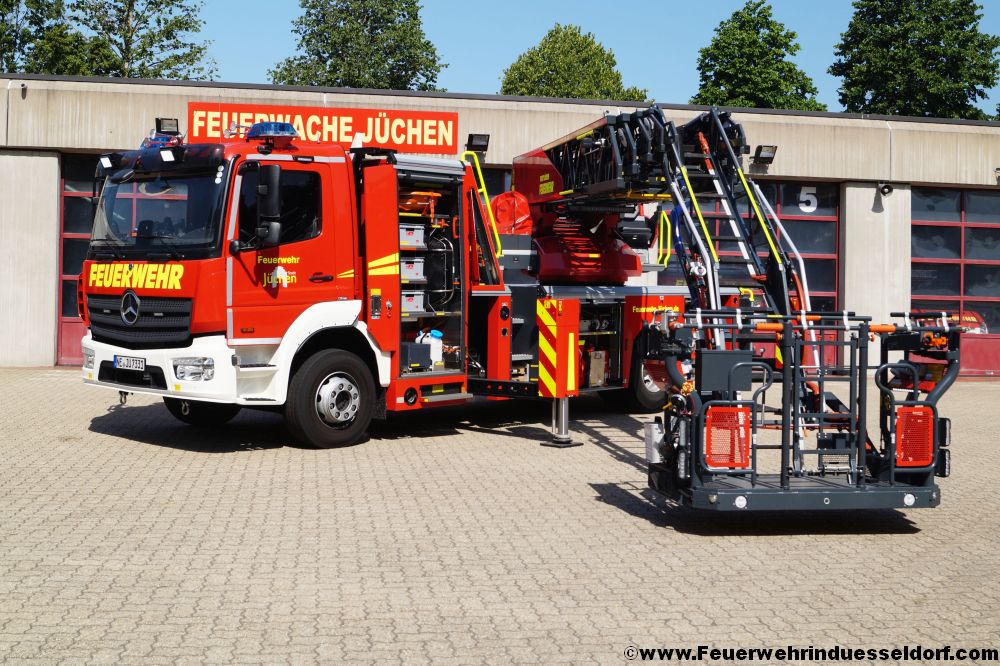

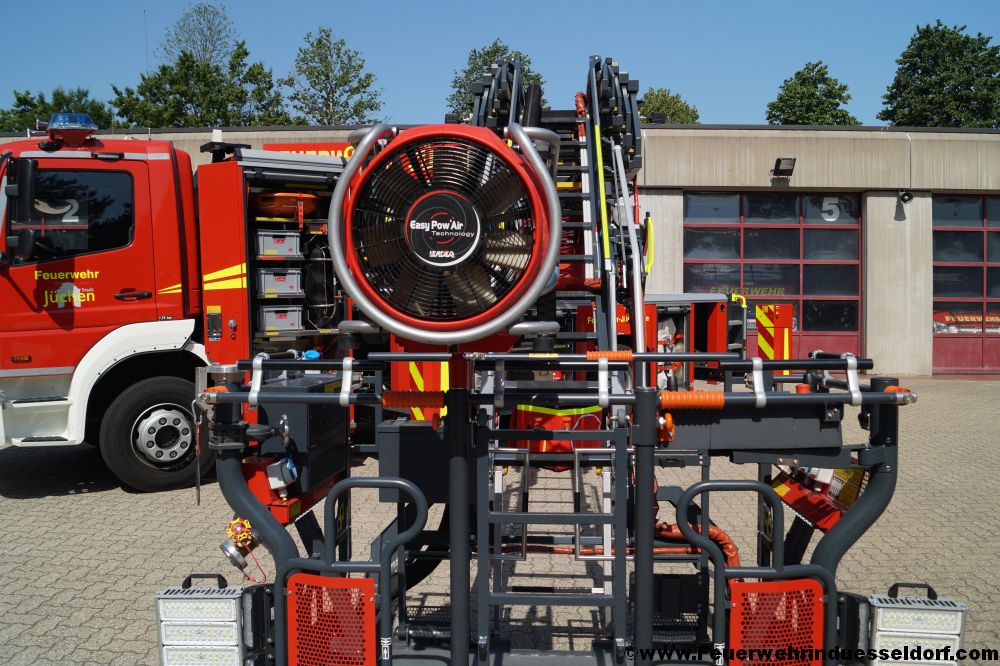

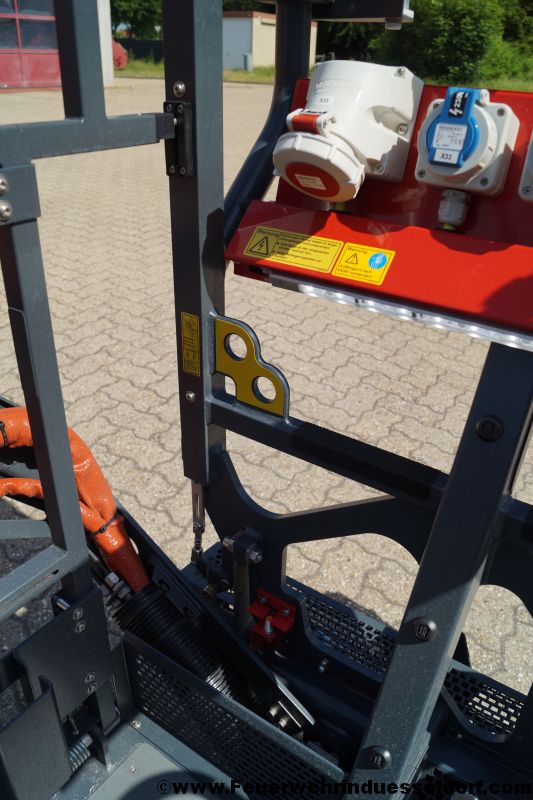

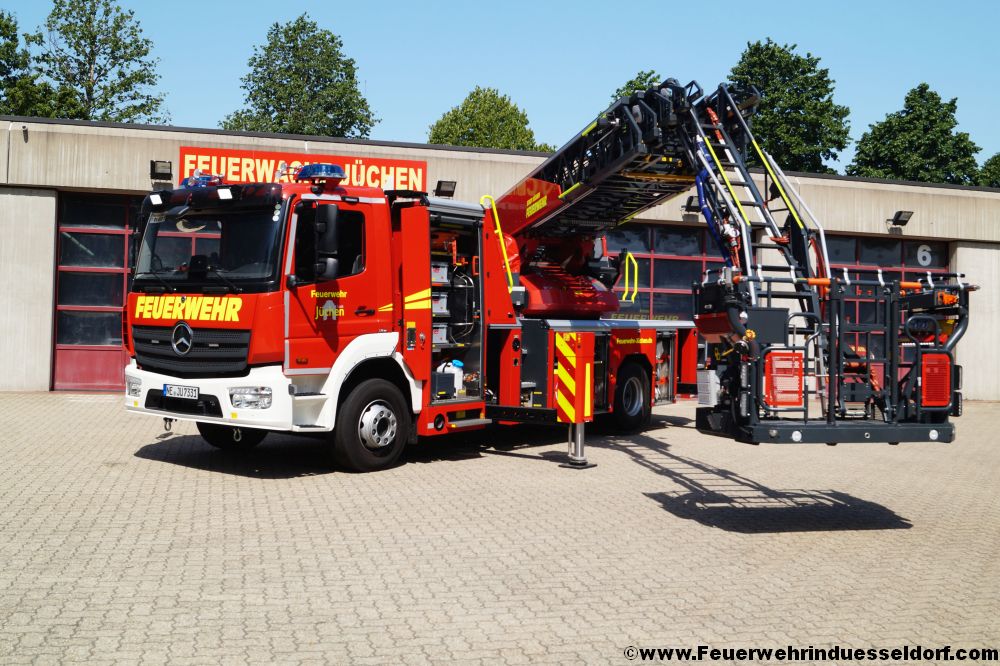

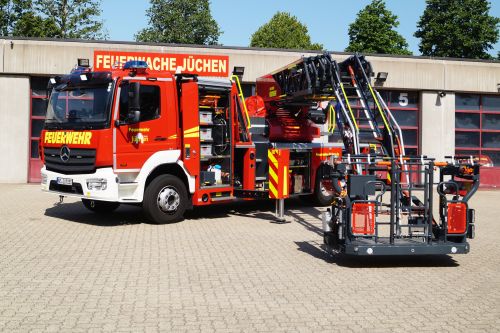

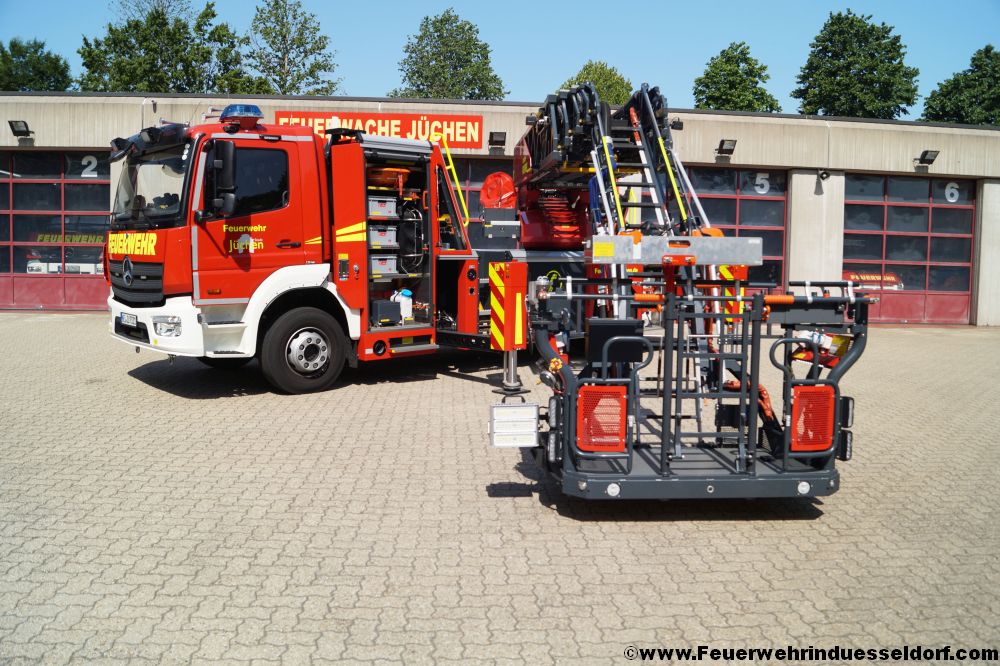

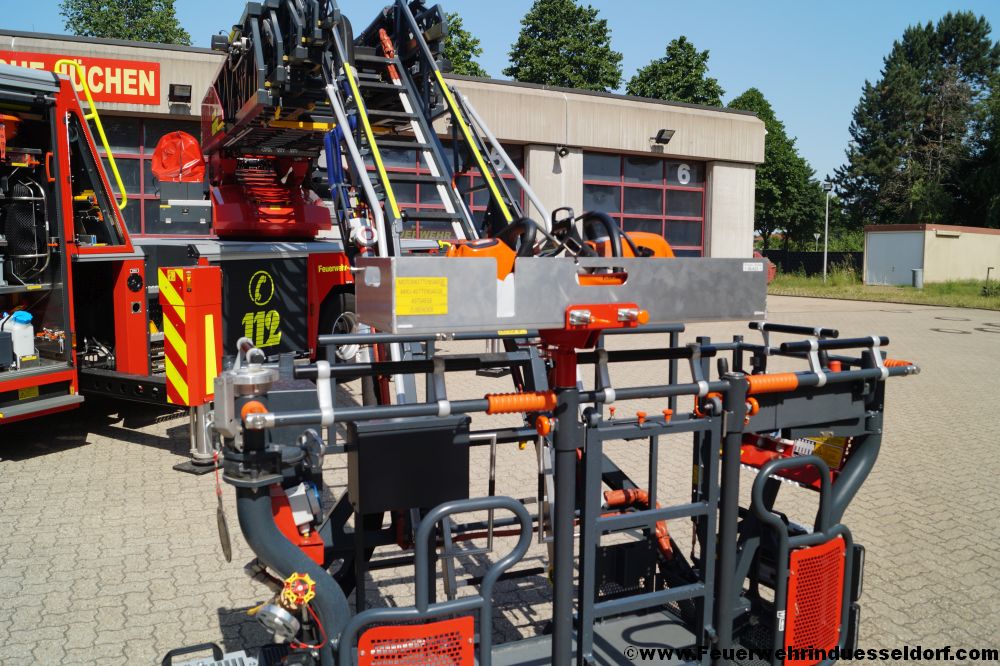

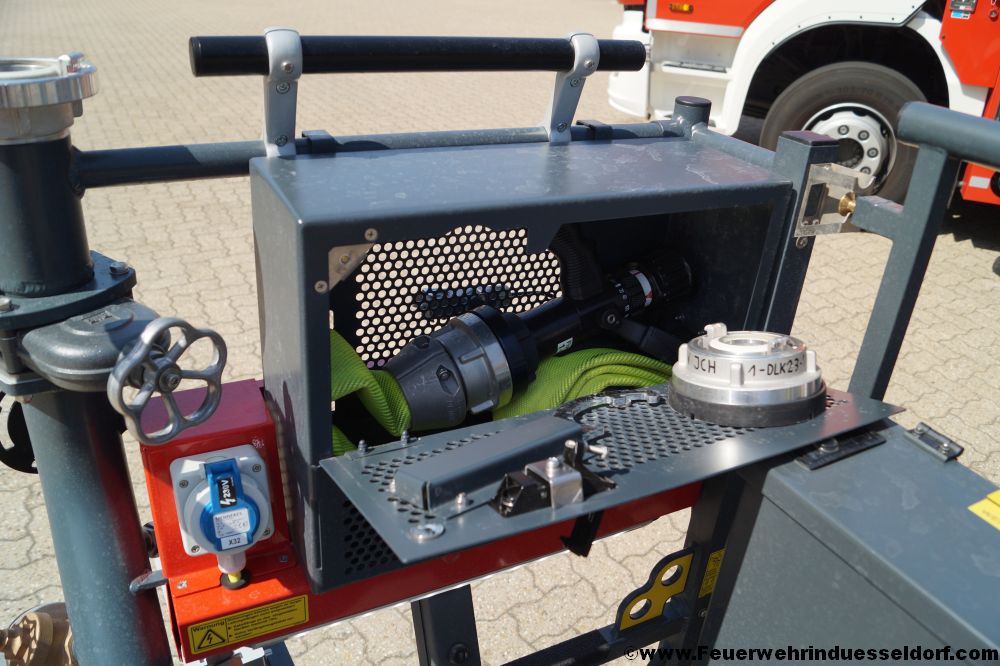

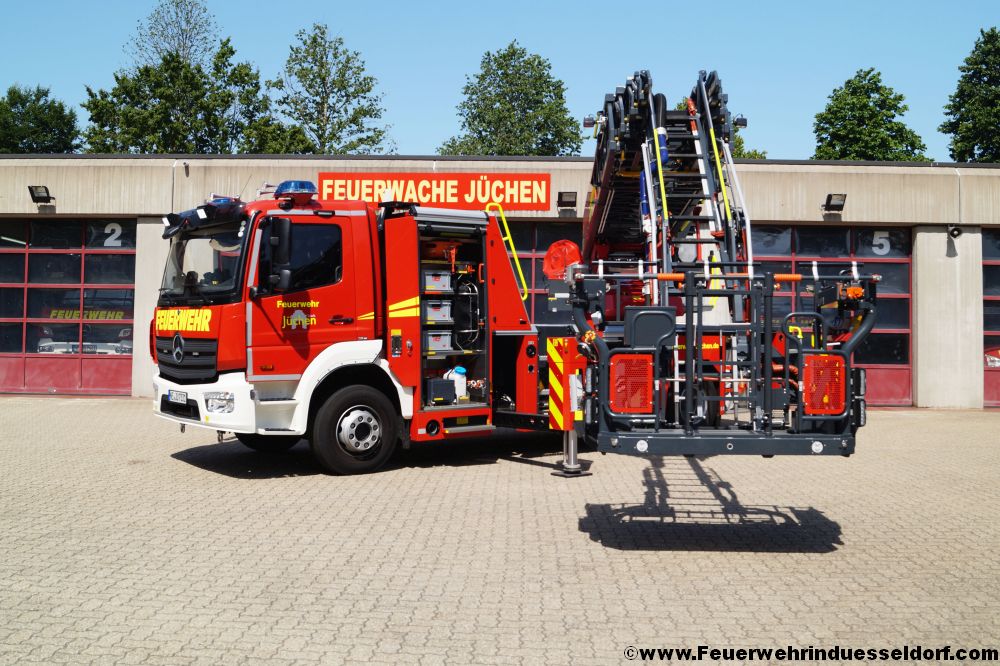

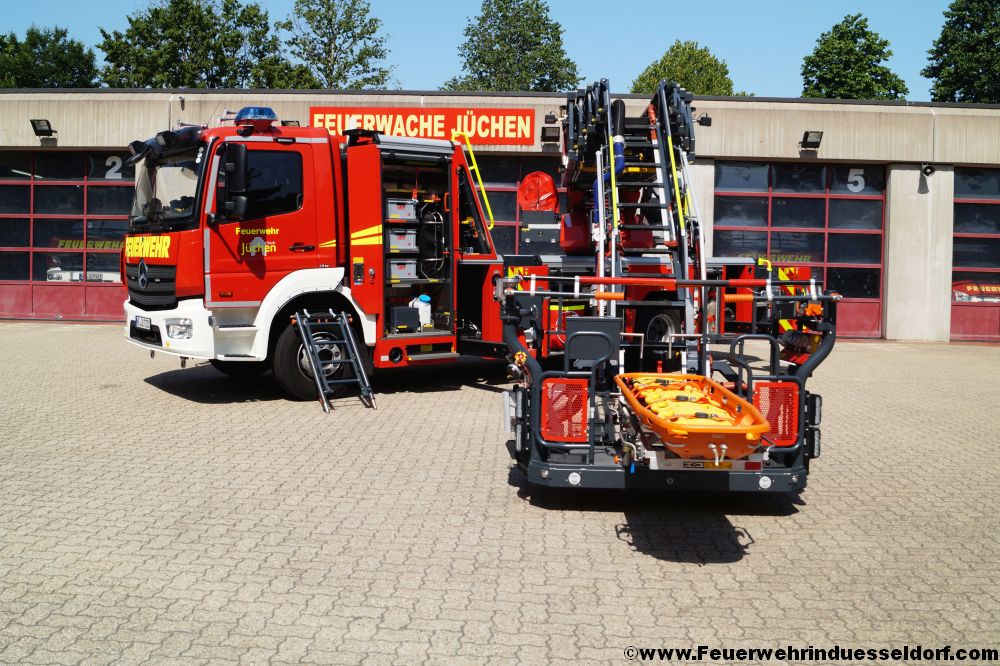

- Der Rettungskorb vom Typ. HR-500-MF hat eine Nutzlast von 500 kg und bietet Platz für bis zu fünf Personen. Am Korb können verschiedene Anbauteile angebracht werden, wie z.B. ein Lüfter, eine Plattform zum Transport von Rollstuhlfahrern mit einer Tragkraft von 150 kg oder aber auch eine Kettenführung für das Schornsteinfegerwerkzeug. Auch kann ein fernsteuerbarer Wasser-/Schaumwerfer mit Kamera vom Typ. RM 15 von Rosenbauer bei Bedarf montiert werden.

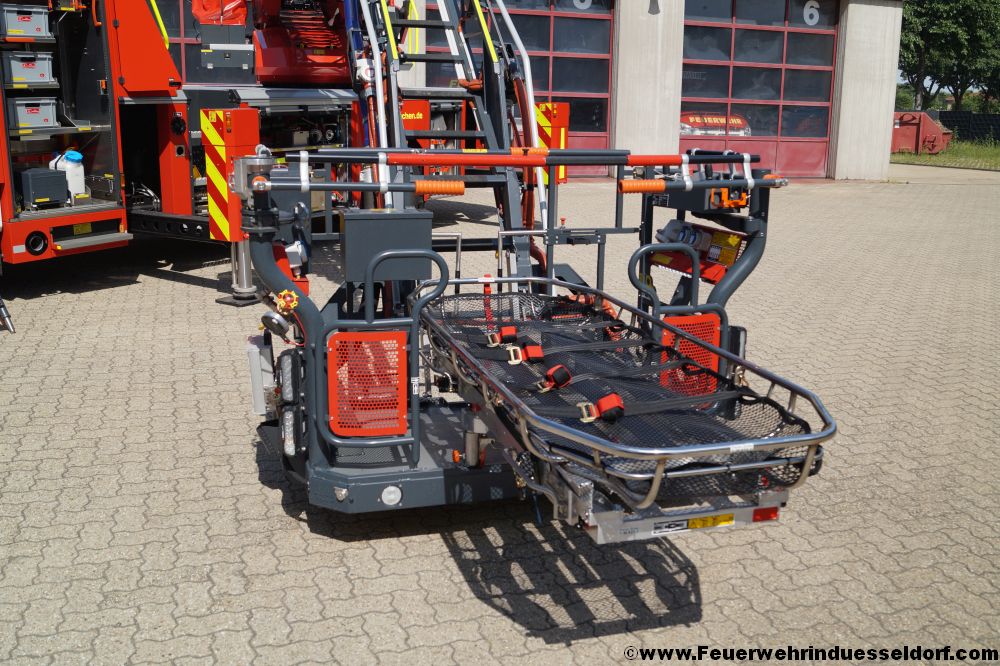

- Die schwenkbare Krankentragenaufnahme kann auf dem Korb aufgesteckt werden und kann Patienten bis 300kg transportieren. Wenn die Krankentrage/Schwerlastkorbtrage mit der Halterung am Korbboden befestigt wird, kann diese Patienten bis zu 300 kg aufnehmen.
- Im Gelenkteil sowie am Korb ist eine Kamera angebracht. Die Bilder der Kamera kann sich der Maschinist am Bedienstand aufrufen.
- permanent montierte Löschwasserleitung in der Oberleiter bis in den Rettungskorb
- LED Scheinwerferbalken unter der Unterleiter
- SAFERSKY Oberleitungs- und Hinderniserkennung nach oben
- Autopilot - Funktion: Memory Steuerung (per Knopfdruck kann der Maschinist die Leiterbewegung, z.B. das Anleitern an einem Balkon, aufzeichnen/speichern. Anschließend kann die Drehleiter genau diese Leiterbewegung per Autopilot wiederholen).
- Darüber hinaus verfügt das neue Hubrettungsfahrzeug über eine automatische Leiterablage- und Rückholfunktion.
- Vertikal-Rettungssystem (VRS)
- Advanced Location Finder (ALF) ist ein Handheld-Messgerät für Hubrettungsfahrzeuge. Mit dem Messgerät kann der Maschinist den besten Aufstellort an der Einsatzstelle für die Drehleiter bestimmen.
- Als erstes Großfahrzeug der Feuerwehr Jüchen verfügt die neue Drehleiter über einen Abbiegeassistenten

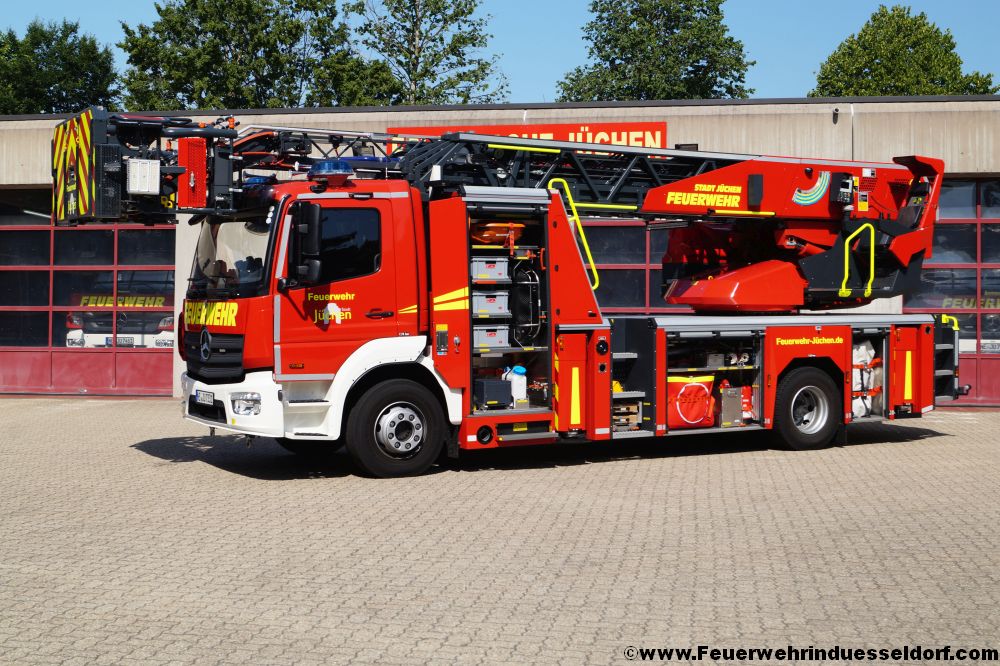

Beladung

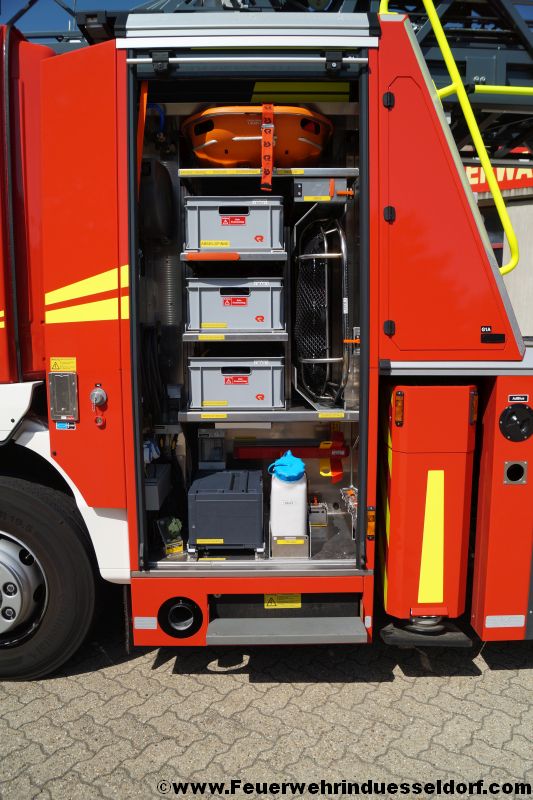

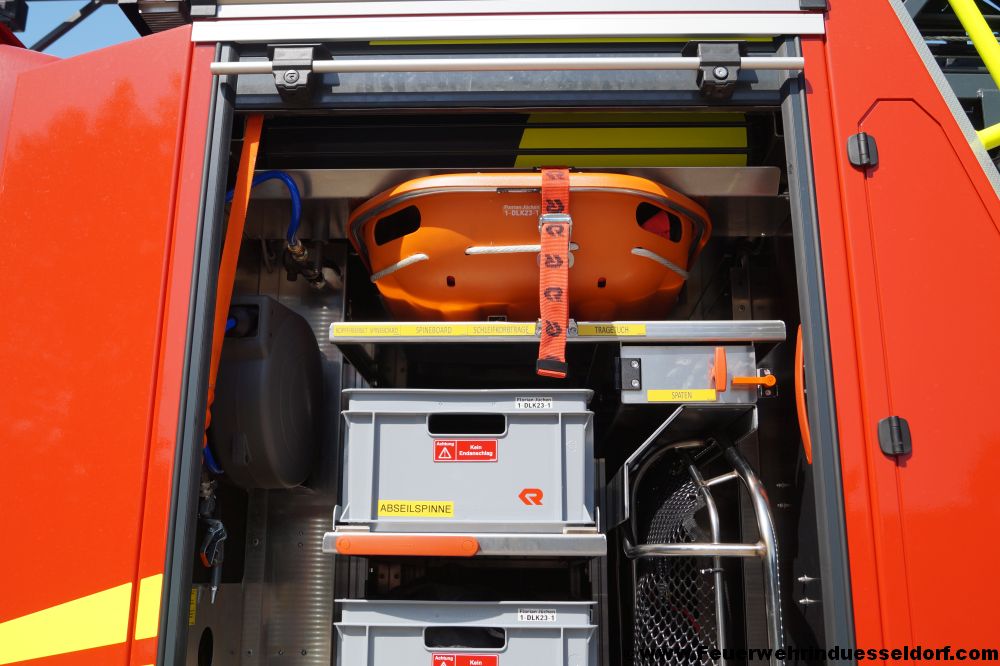

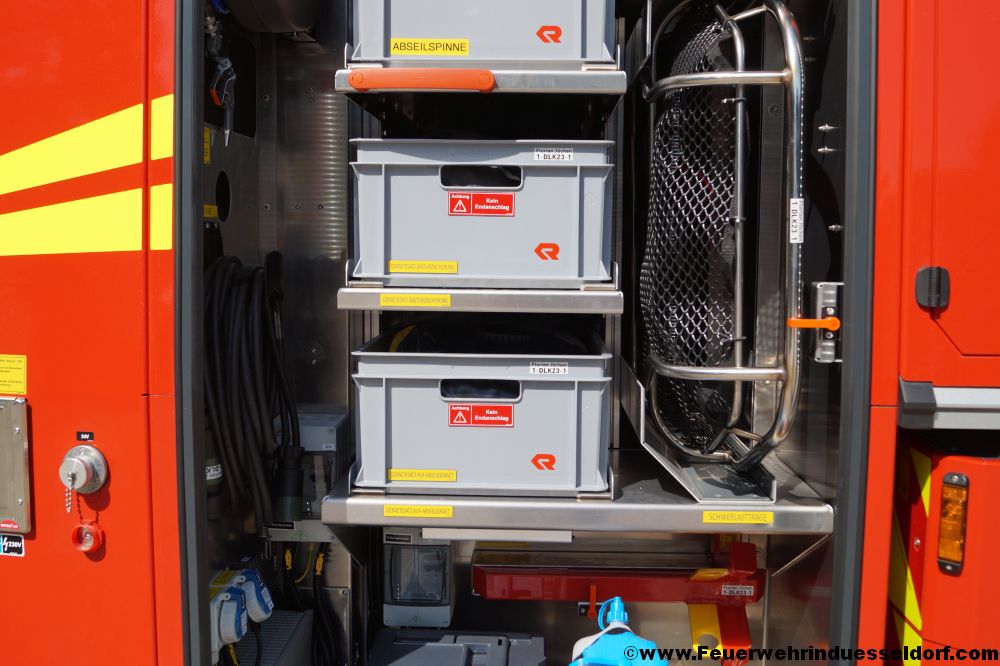

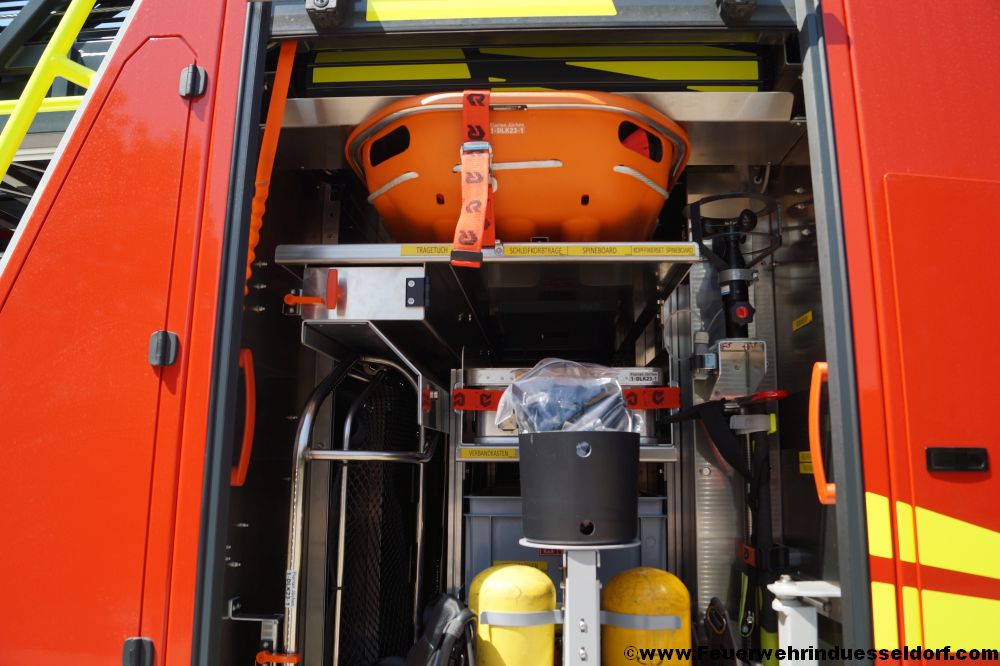

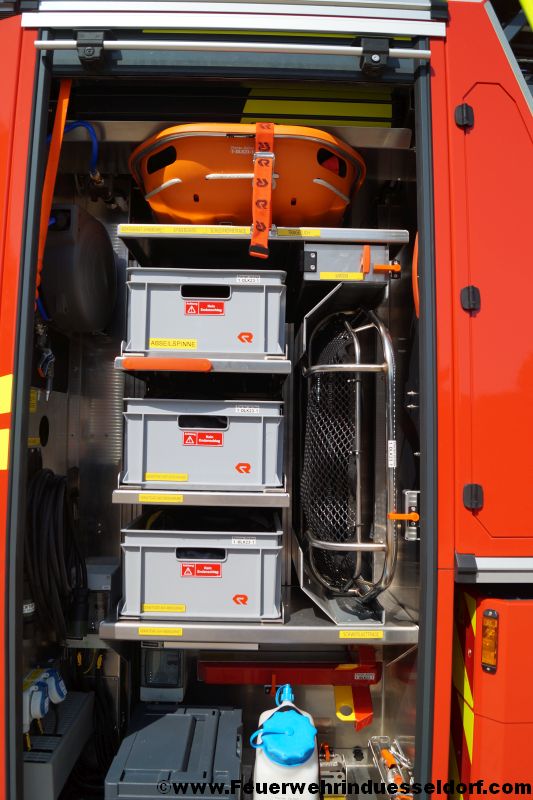

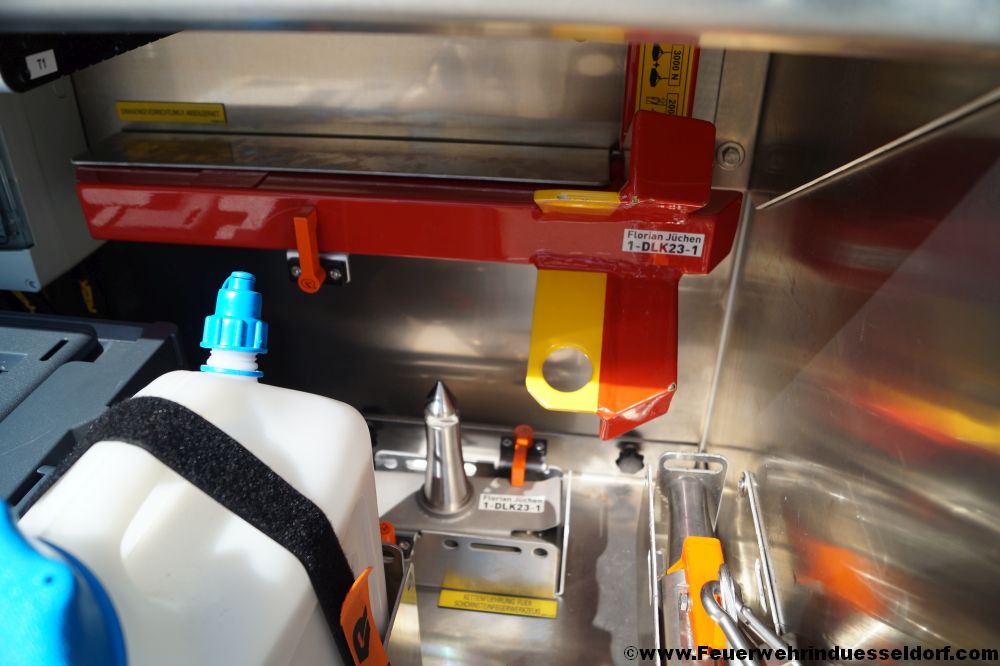

Gerätefach 1:
- Kopffixierset Spineboard
- Spineboard
- Schleifkorbtrage
- Tragetuch
- Fach mit Spaten
- Kiste mit Abseilspinne
- Kiste mit Gerätesatz-Absturzsicherung
- Kiste mit Gerätesatz-Auf-/Abseilgerät

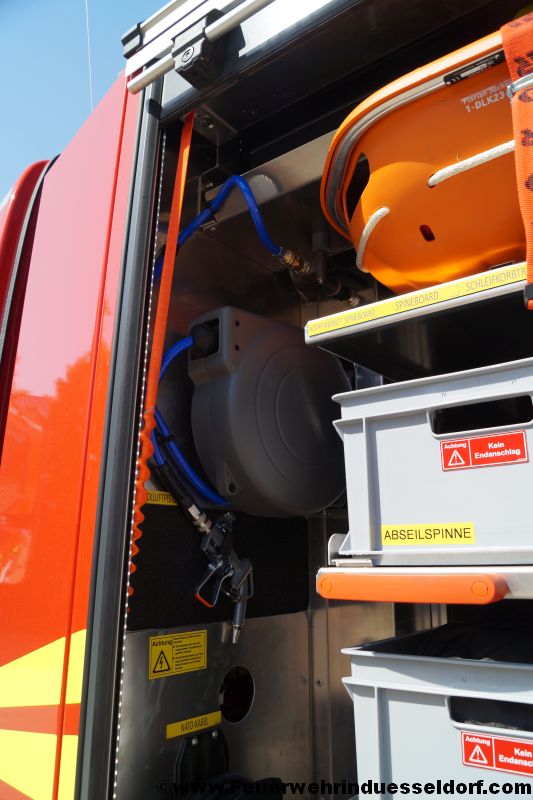

- Schnellangriff "Luft" mit Druckluftpistole
- Schwerlasttrage
- Nato-Kabel
- Einhängevorrichtung für`s Abseilgerät
- Halterung für`s Schornsteinfegerwerkzeug
- Kurze Multifunktionssäule
- Kiste mit Schornsteinfegerwerkzeug

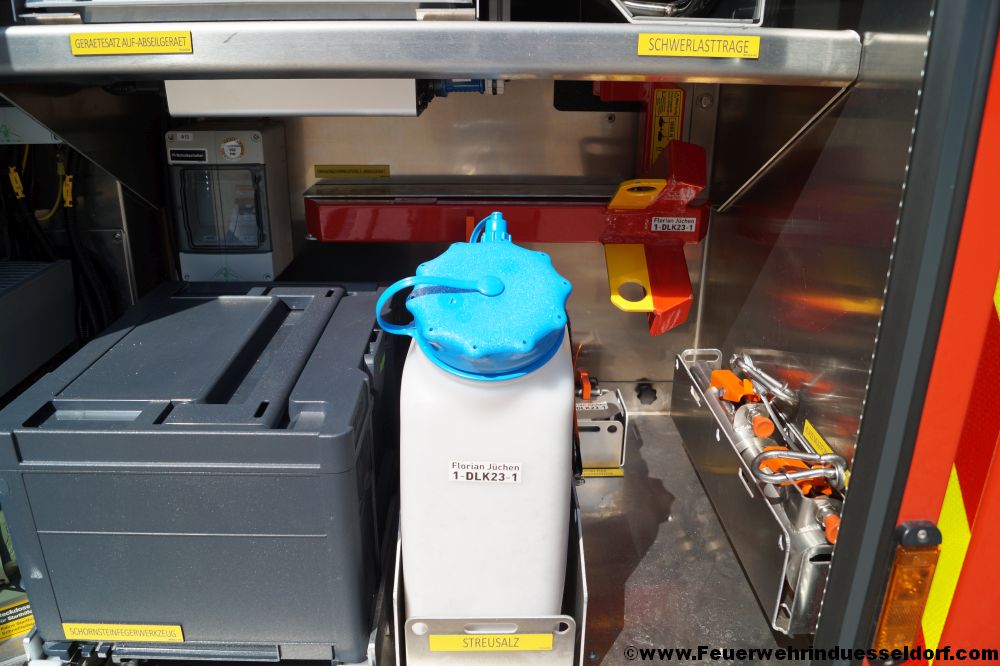

- Behälter mit Streusalz

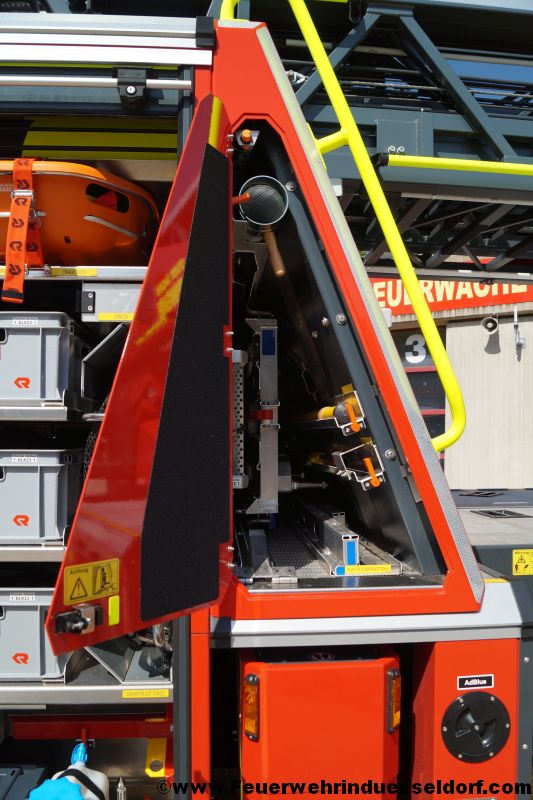

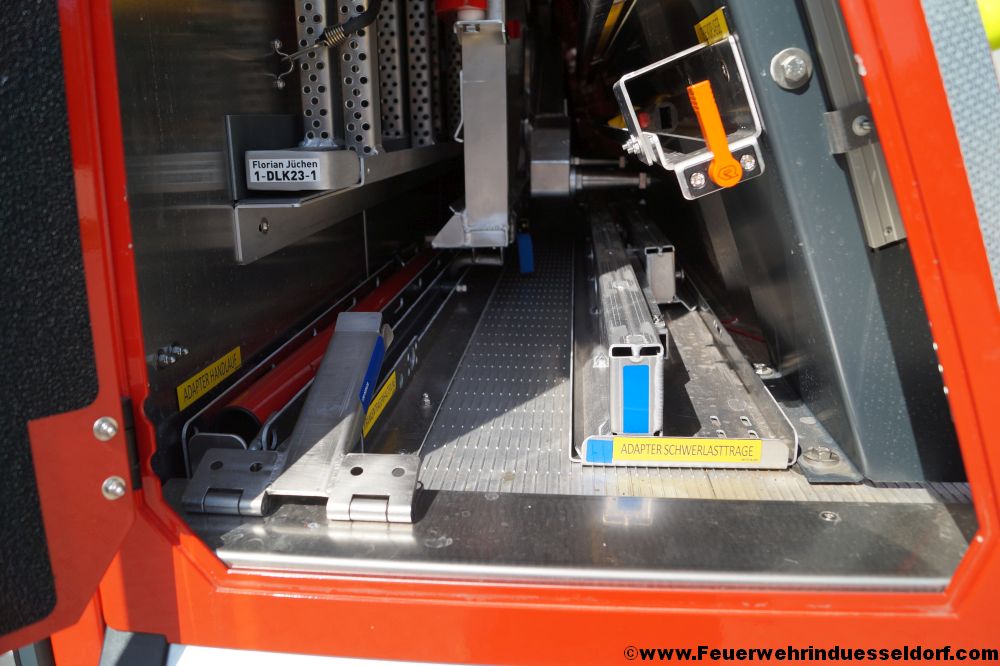

Gerätefach 1A:
- Einreisshaken
- Teleskopsäge
- Adapter Schwerlasttrage
- Adapter Handlauf
- Krankentragenhalterung
- Aufstiegsleiter
- Abgasschlauch
Am Aufstieg zum Leiterpodest:
- 2x Unterlegplatten pro Seite
- 1x Radkeil pro Seite

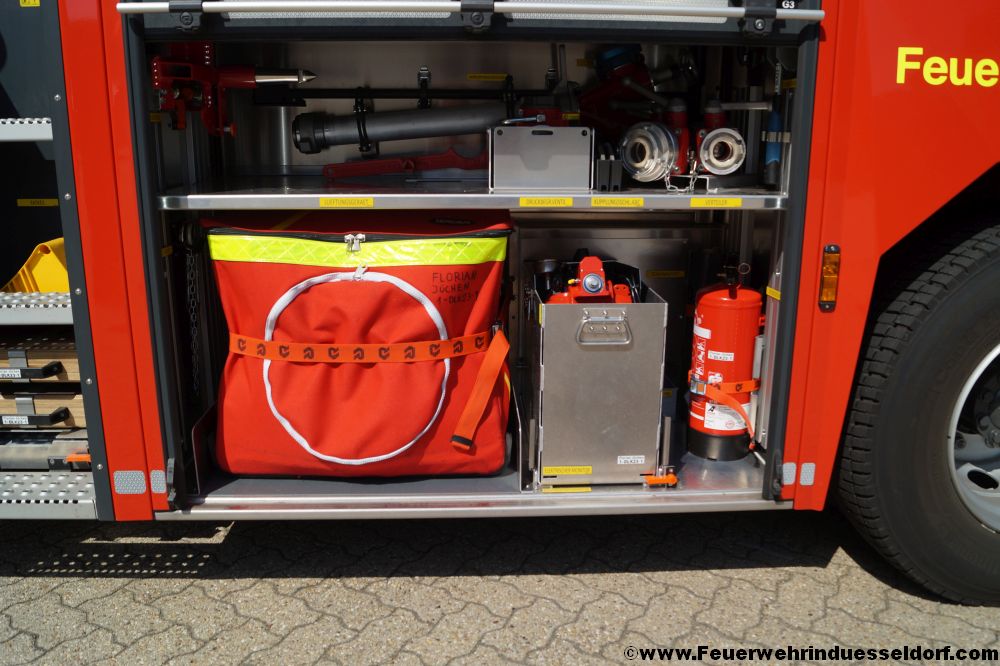

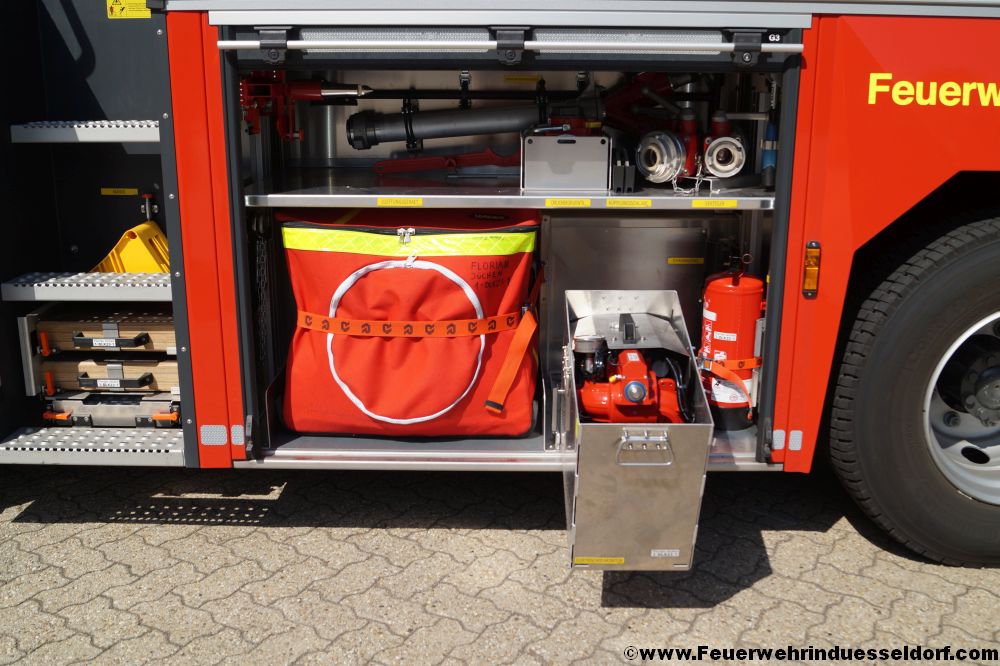

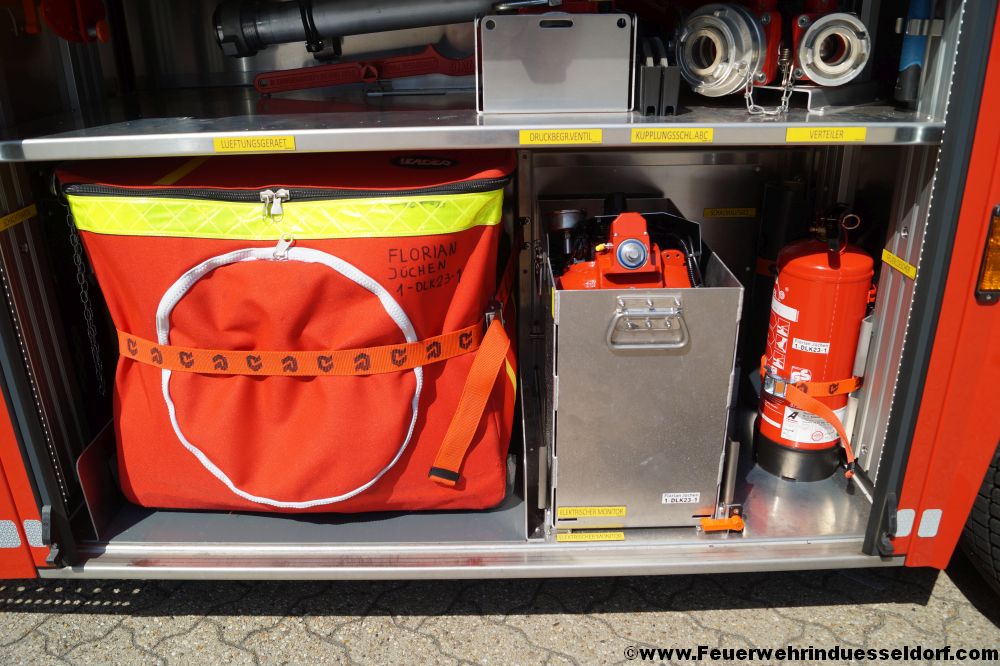

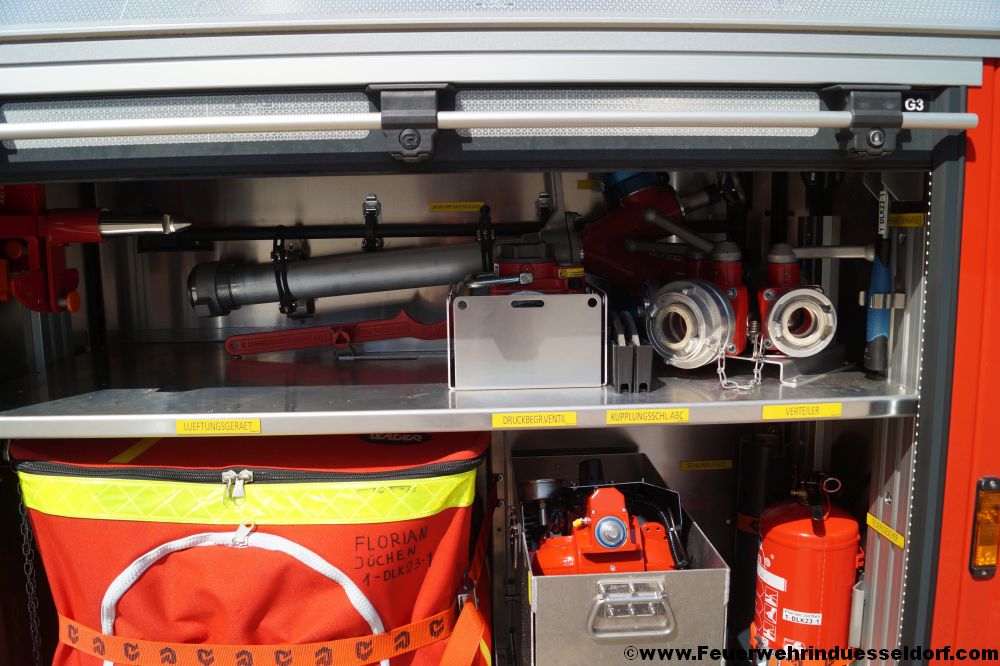

Gerätefach 3:

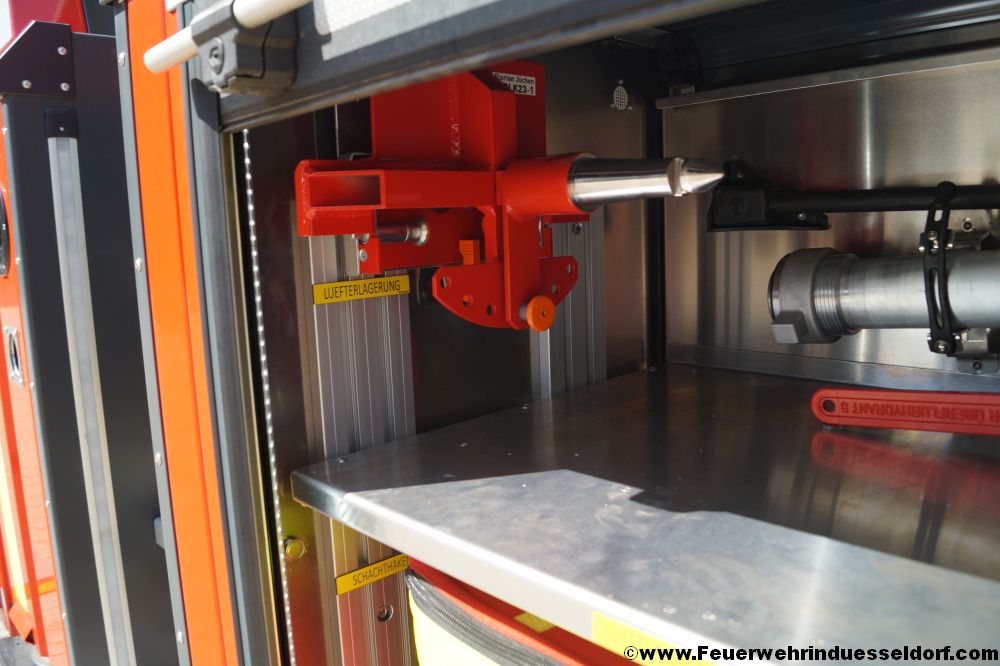

- Lüfterlagerung für den Korb
- Schachthaken

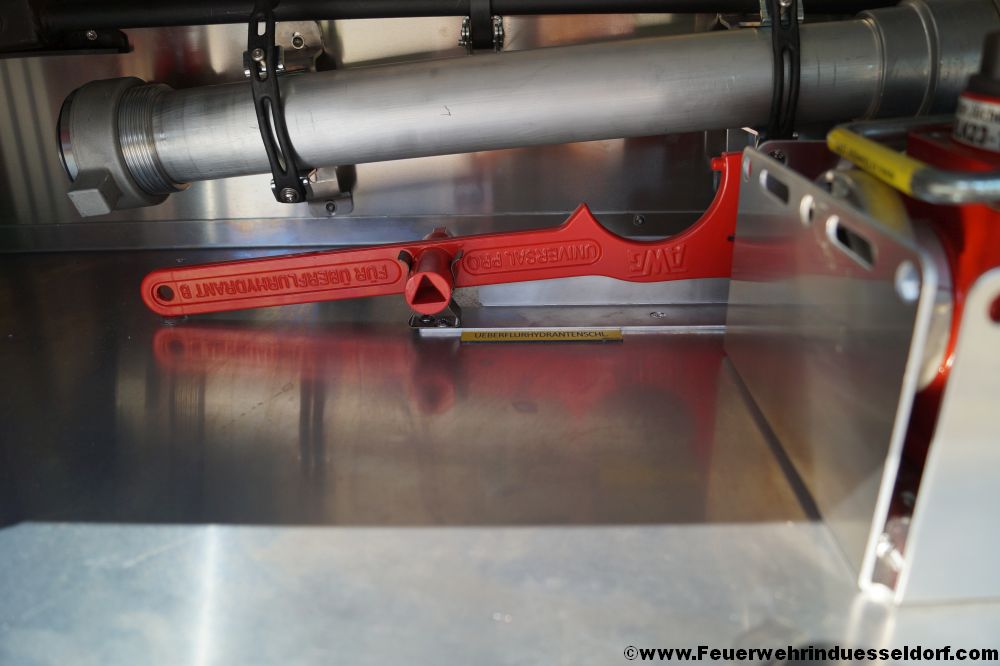

- Überflurhydrantenschlüssel
- Unterflurhydrantenschlüssel
- Standrohr
- Druckbegrenzungsventil
- ABC Kupplungsschlüssel
- Verteiler
- Hydrantenhammer
- Schaumaufsatz für den Werfer
- Feuerlöscher
- Lüftungsgerät

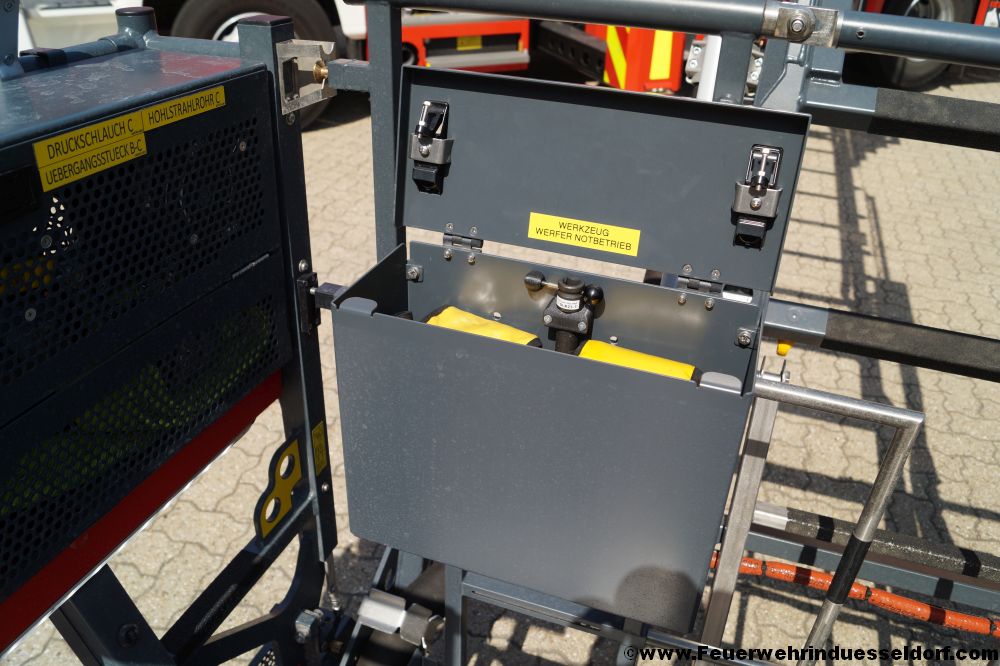

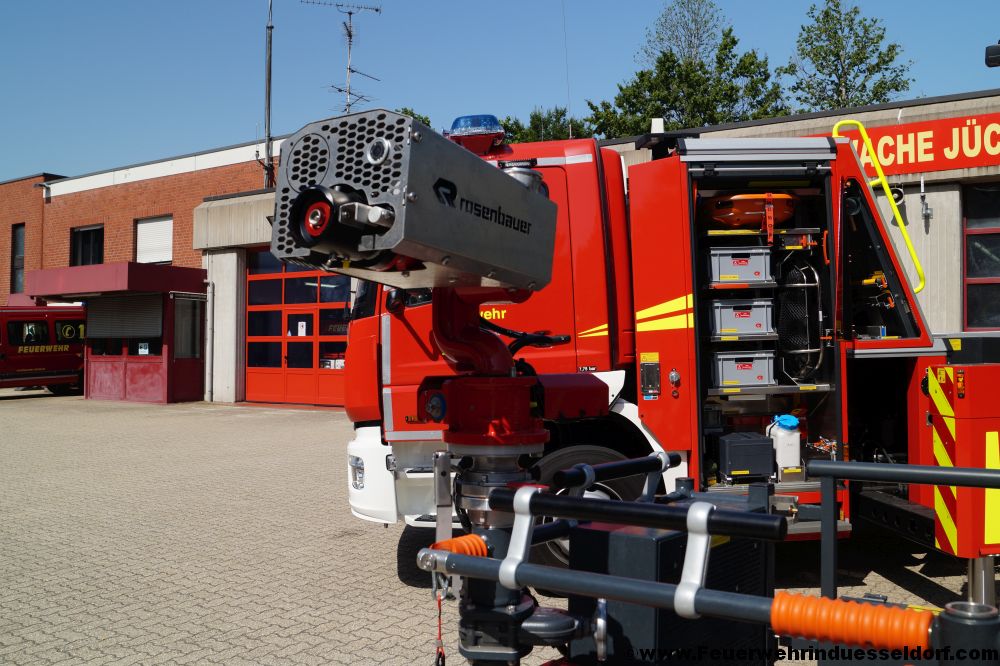

- fernsteuerbarer Wasser-/Schaumwerfer mit Kamera vom Typ. RM 15 von Rosenbauer
- Seilschlauchhalter 1600

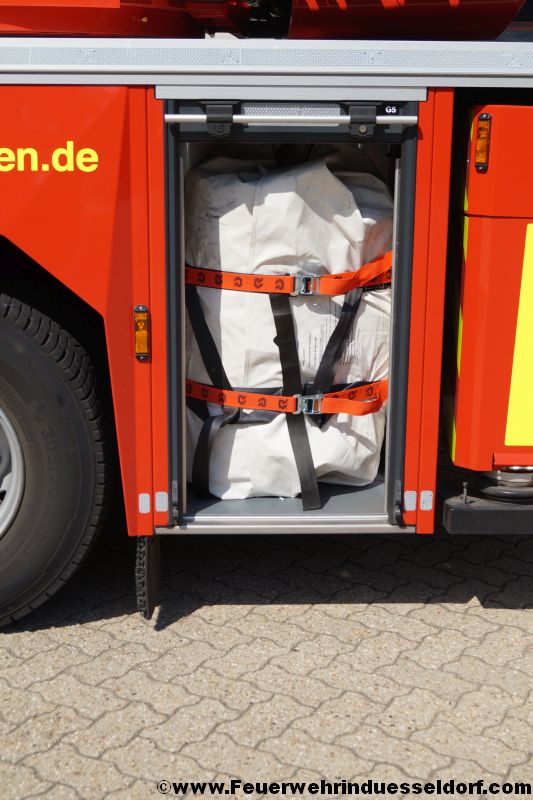

Gerätefach 5:

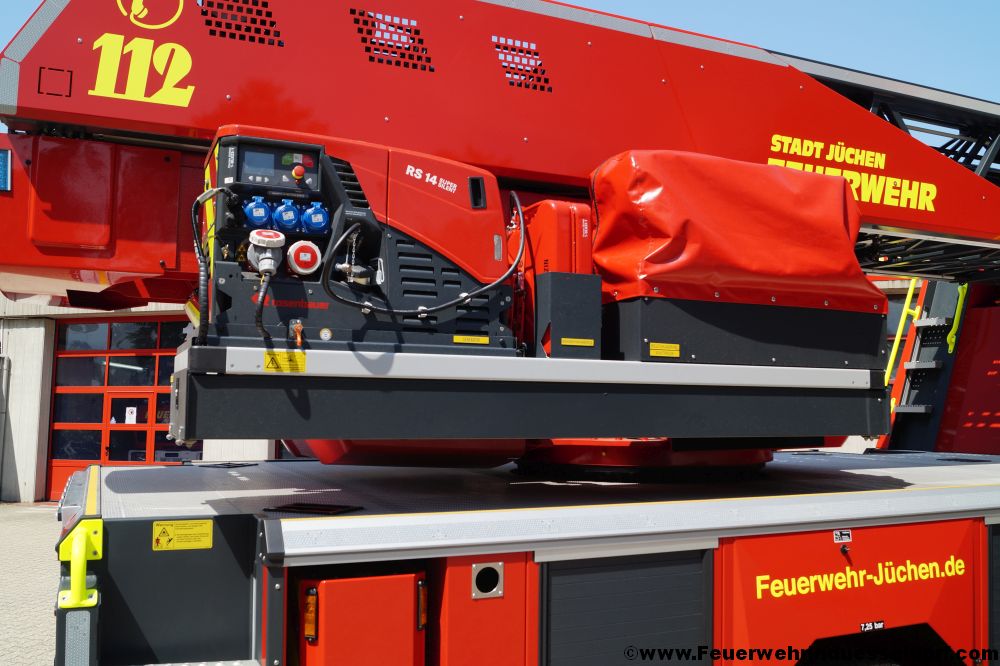

Beladung Leiterpodest:
- Auffahrbohlen
- Stromerzeuger
- Benzinkanister
- Schuttmulde
- Rollstuhllagerung für den Korb

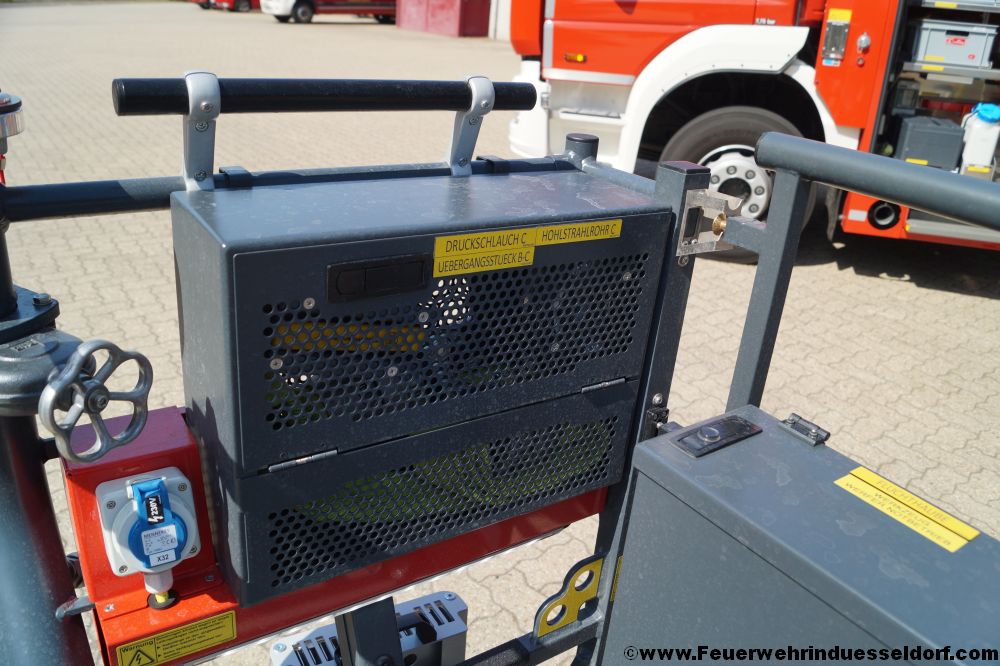

- Schlauchpakete zum Anschließen für die permanent montierte Löschwasserleitung in der Oberleiter

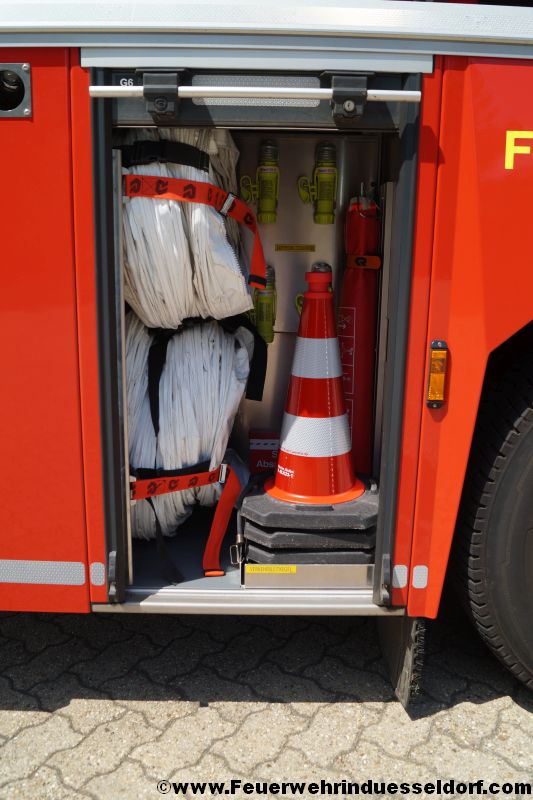

Gerätefach 6:
- Verkehrsleitkegel
- Absperrband
- Aufsteckblitzleuchten
- Faltsignale
- Lutten für den Lüfter

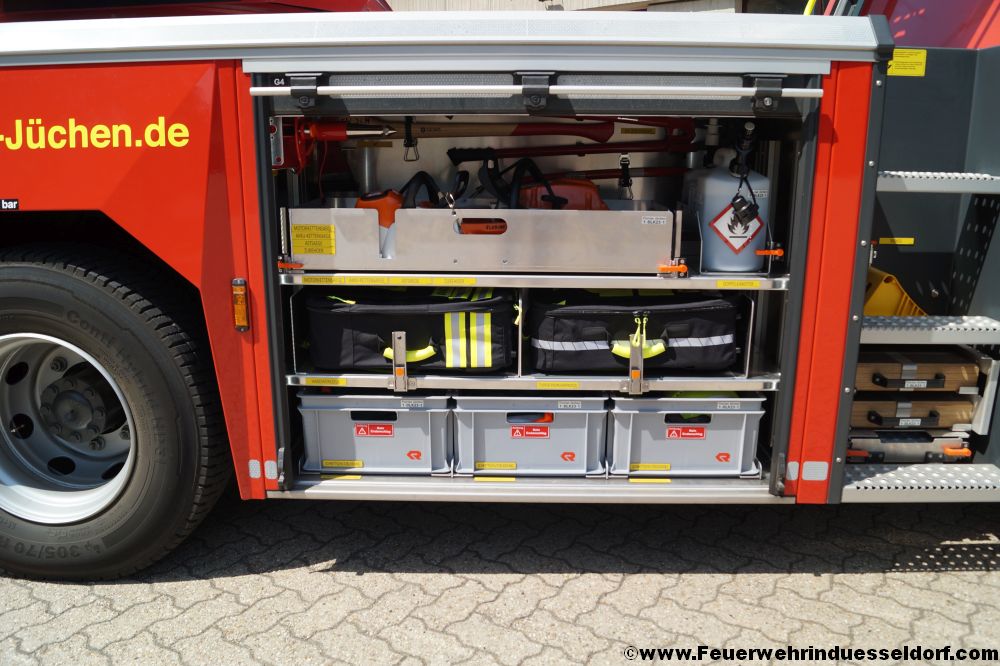

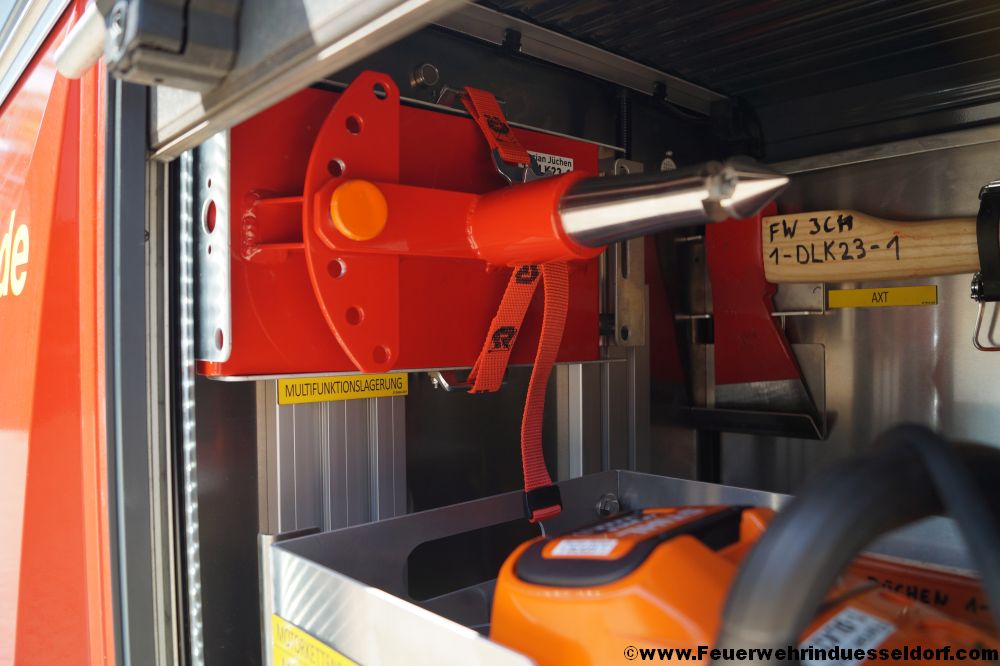

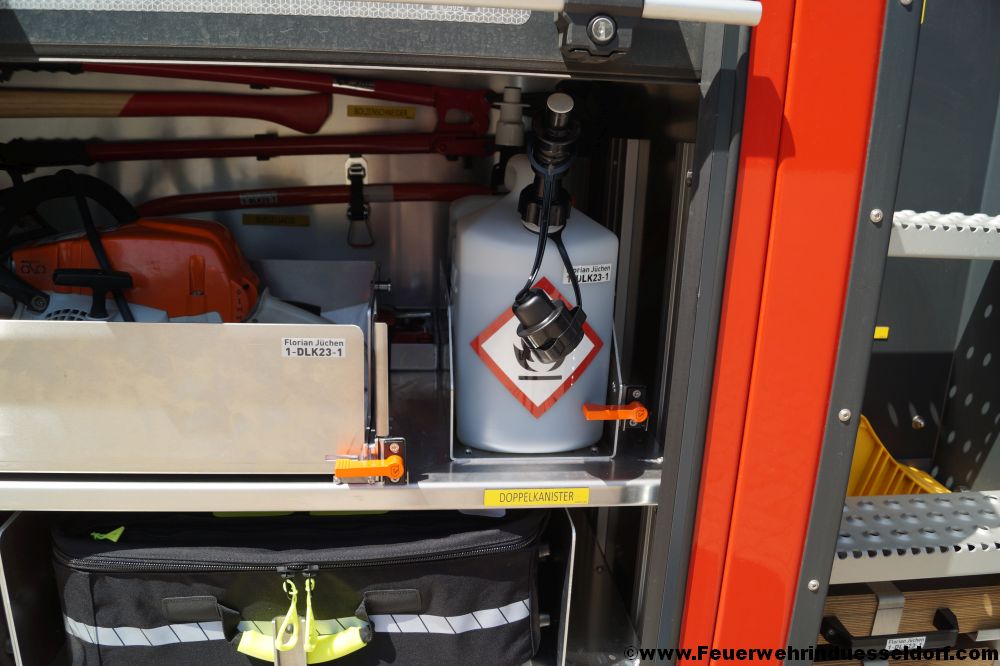

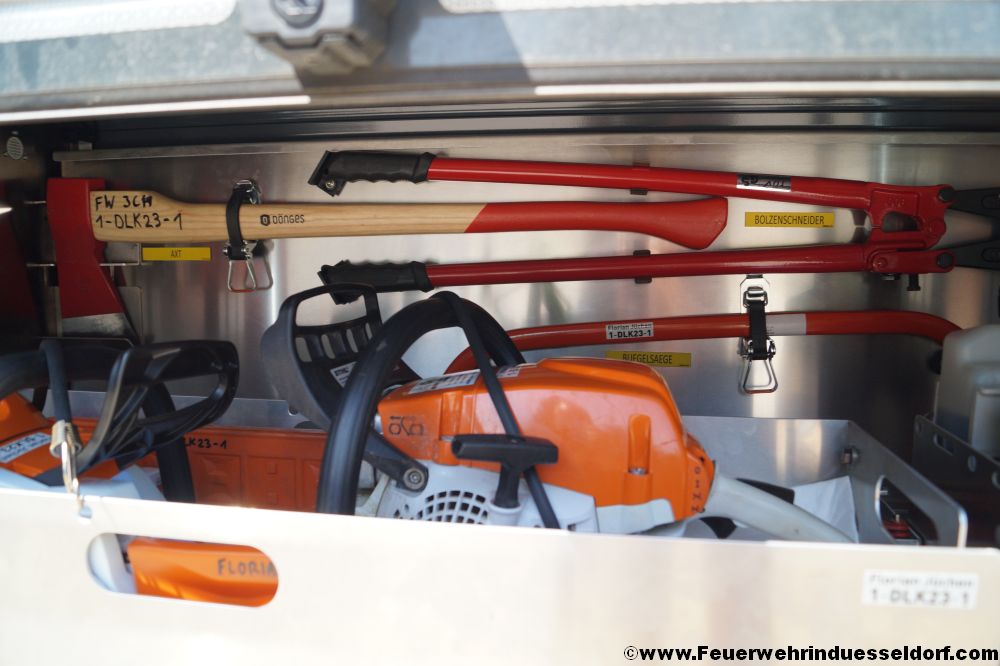

Gerätefach 4:
- Kisten mit Schnittschutzkleidung und Forsthelm
- Rucksack mit Türöffnungswerkzeug
- Rucksack mit Handwerkzeug
- Kiste mit Motorkettensäge, Akku-Kettensäge, Astsäge und Zubehör
- Doppelkanister
- Bolzenschneider
- Axt
- Multifunktionslagerung
- Bügelsäge

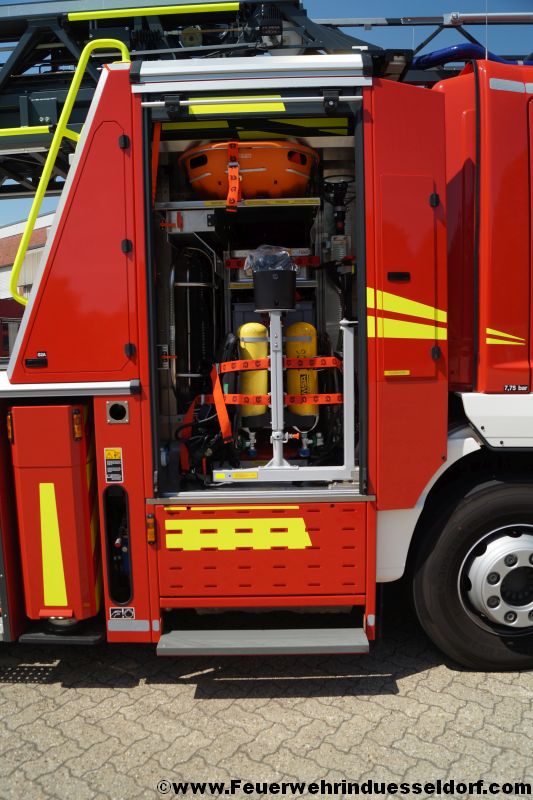

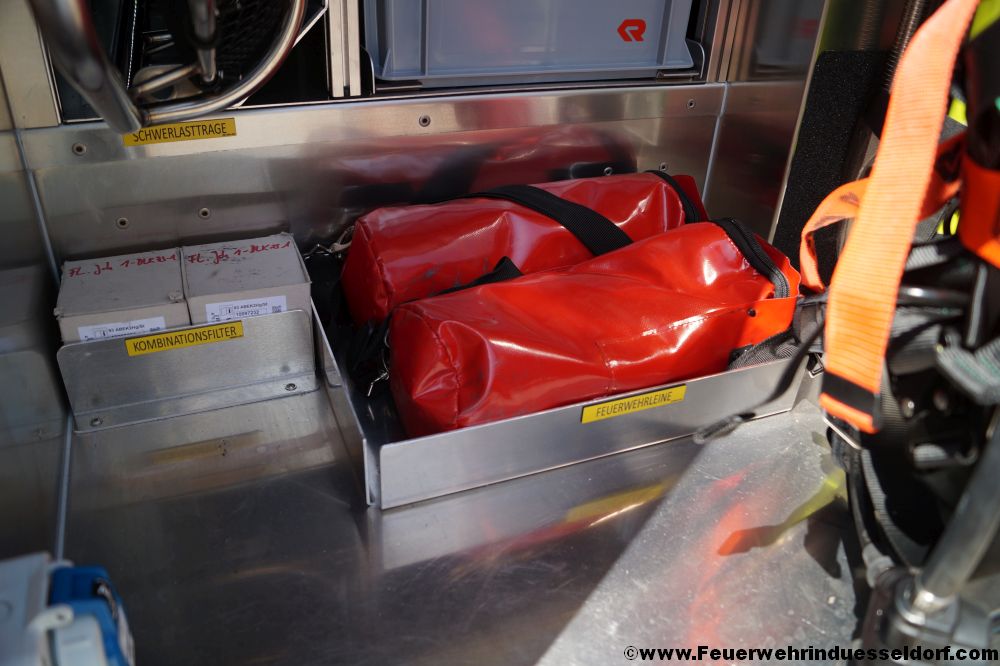

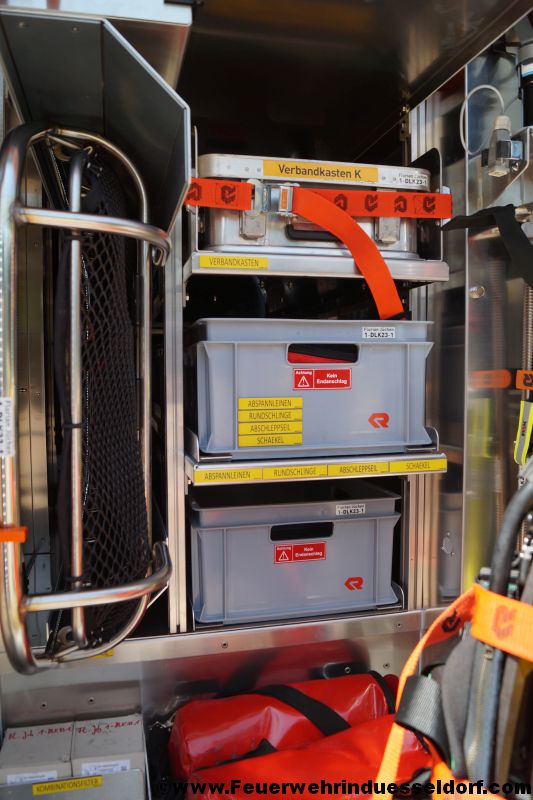

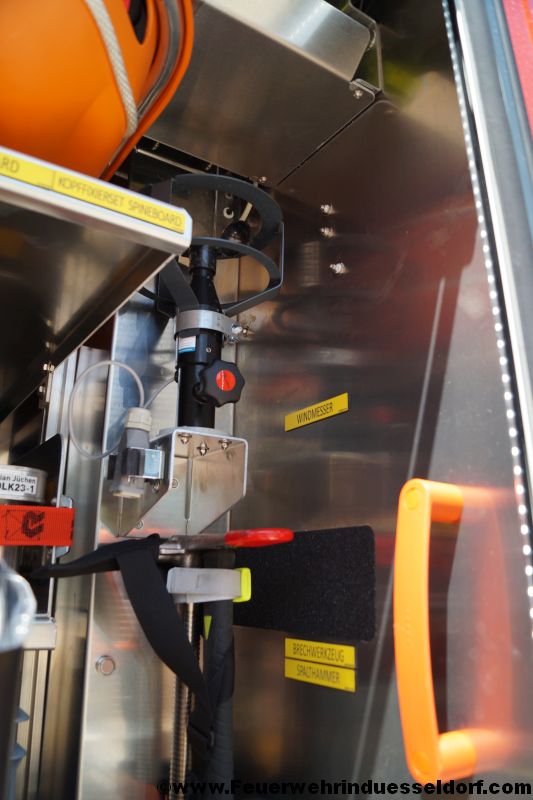

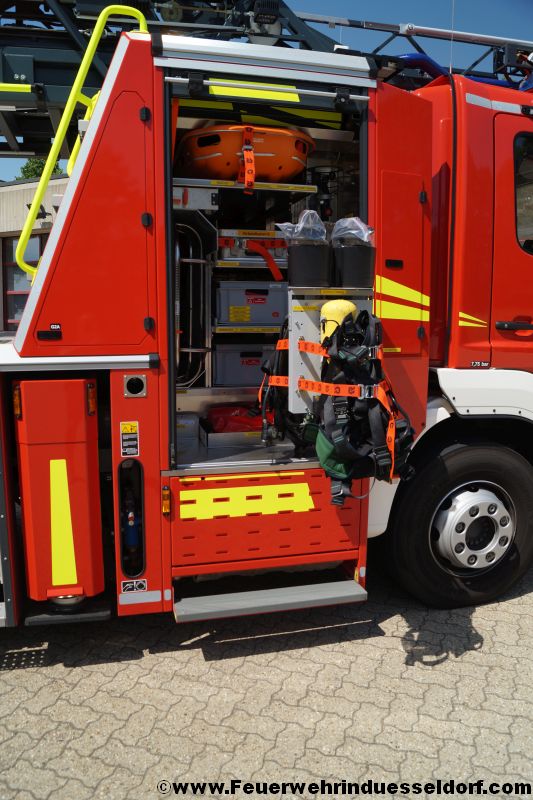

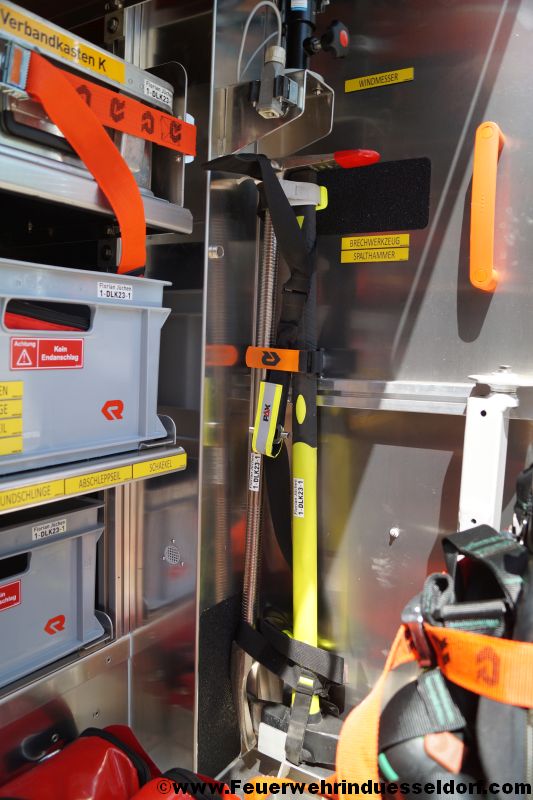

Gerätefach 2:

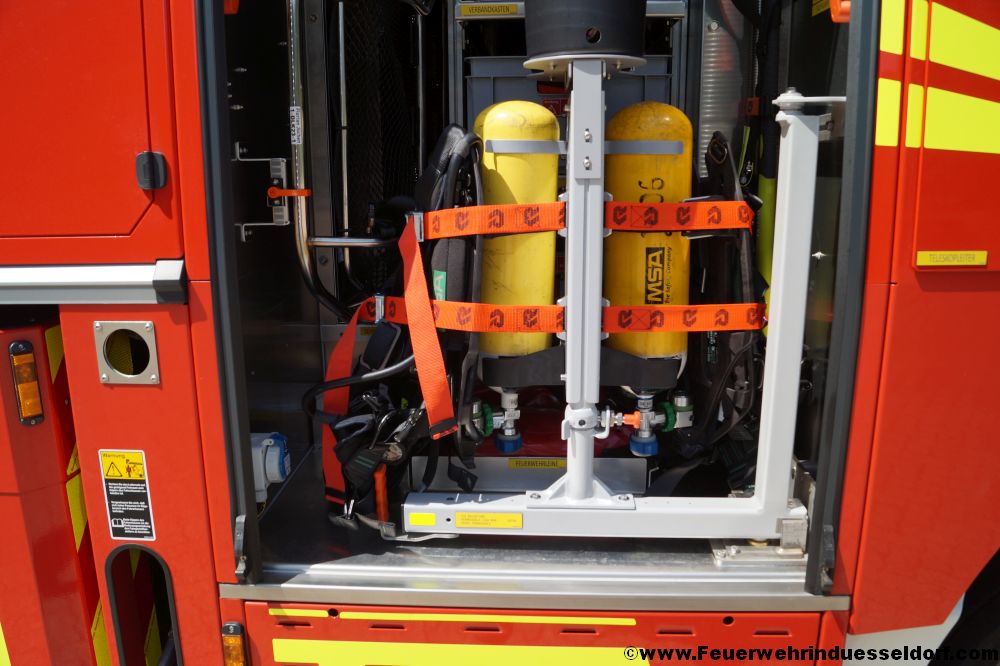

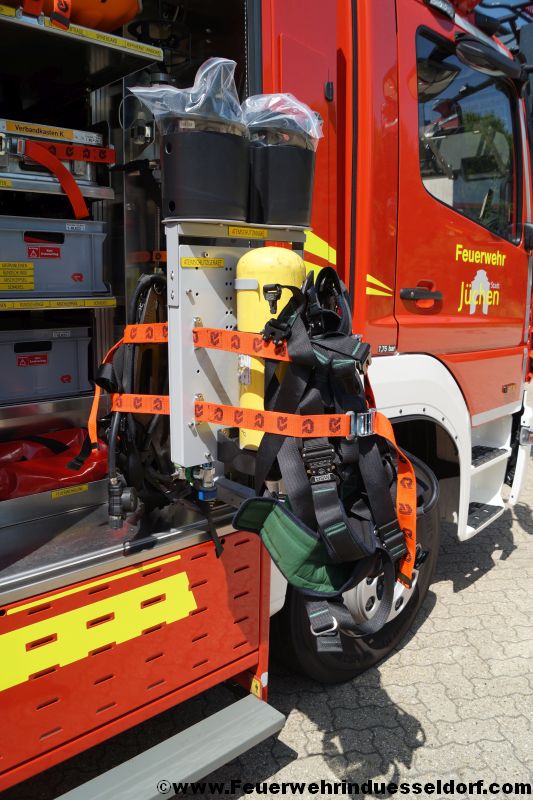

- Auszug mit Pressluftatmern mit Zubehör
- Feuerwehrleinen
- Kopffixierset Spineboard
- Spineboard
- Schleifkorbtrage
- Tragetuch
- Verbandskasten
- Windmesser
- Brechwerkzeug
- Spalthammer
- Kiste mit Abspannleinen, Rundschlinge, Abschleppseil und Schäkel
- Kombinationsfilter

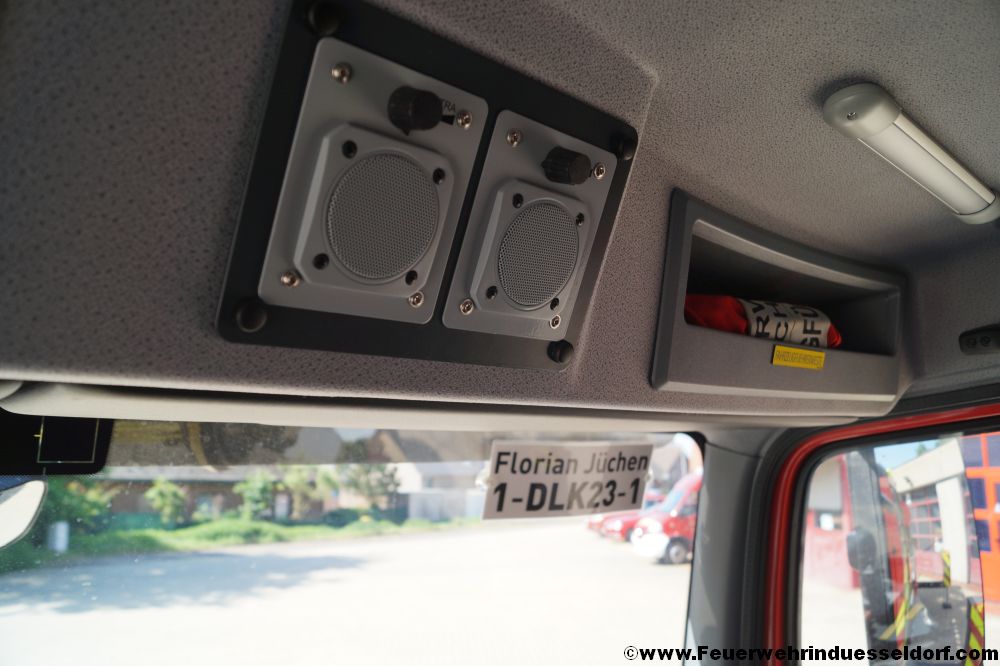

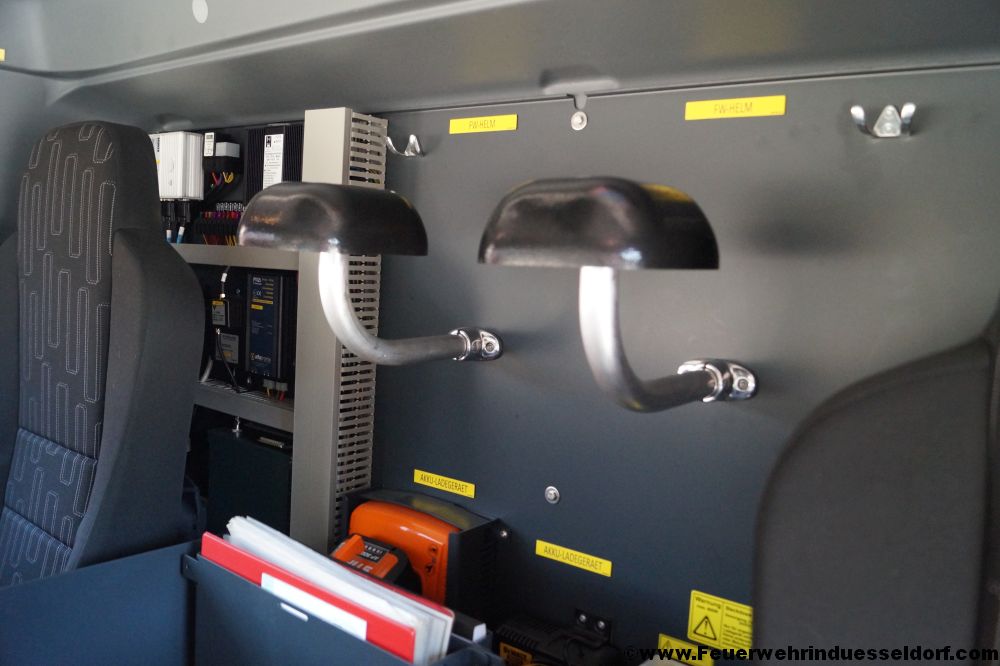

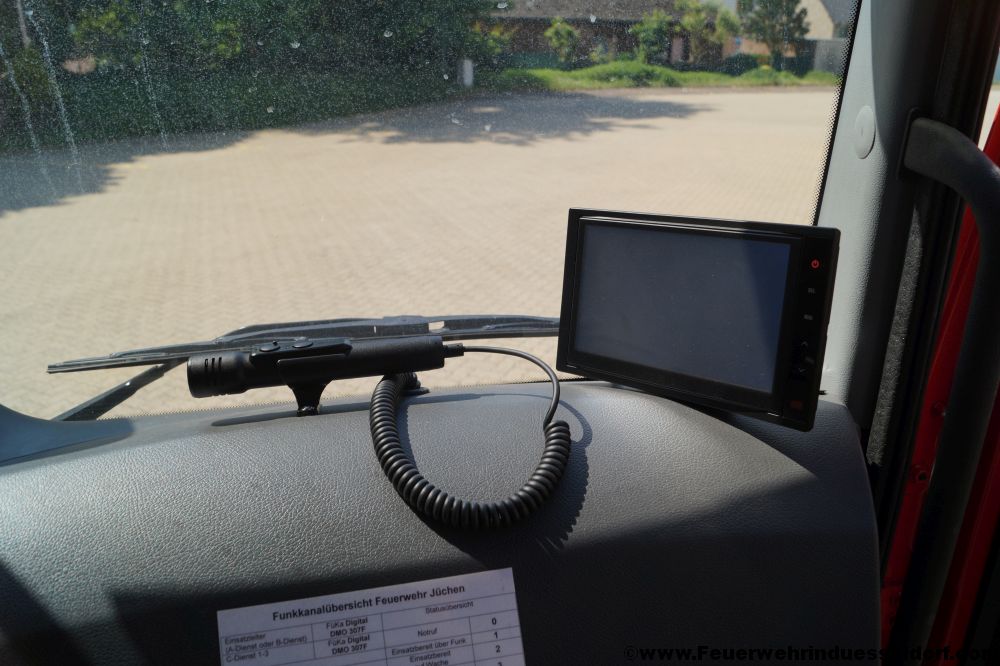

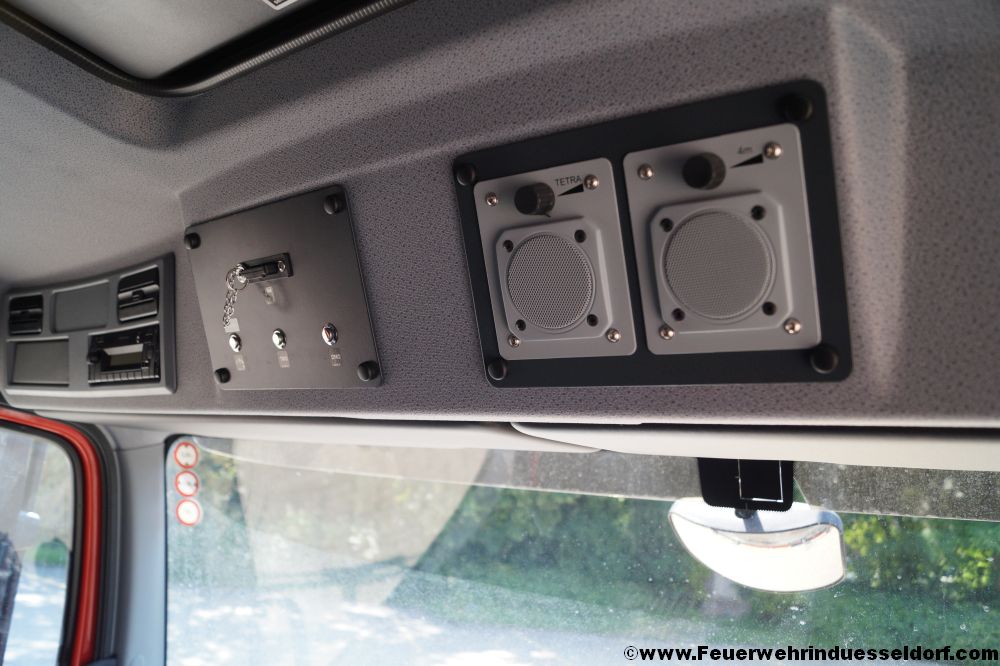

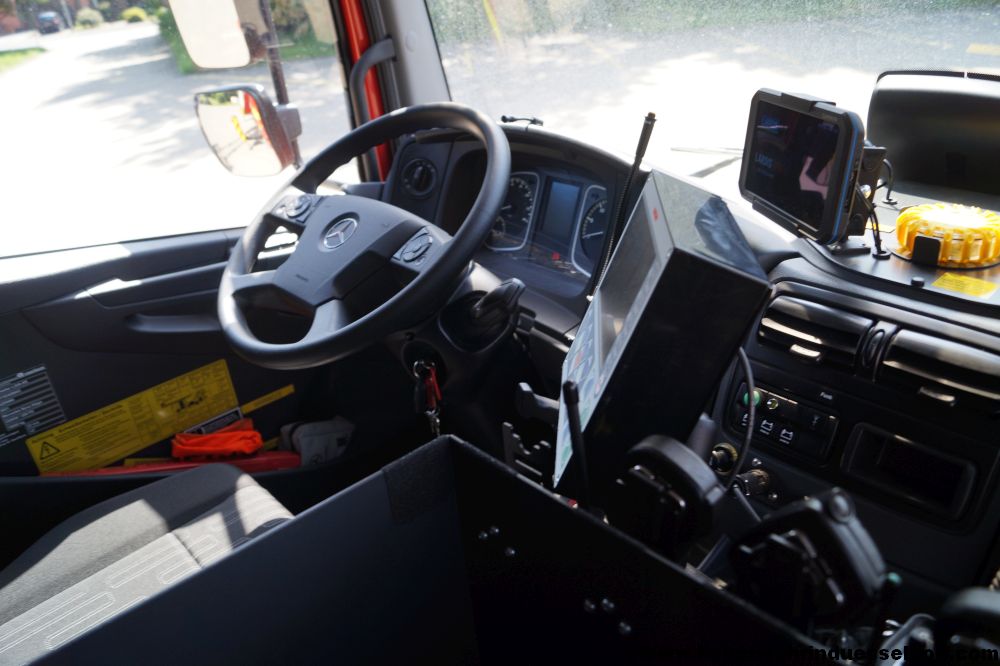

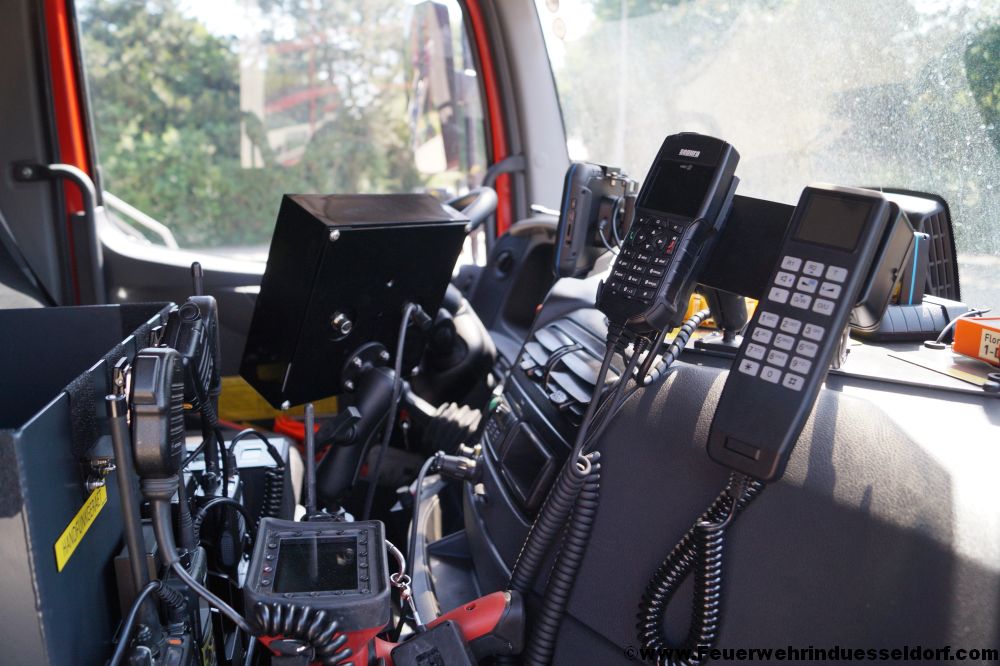

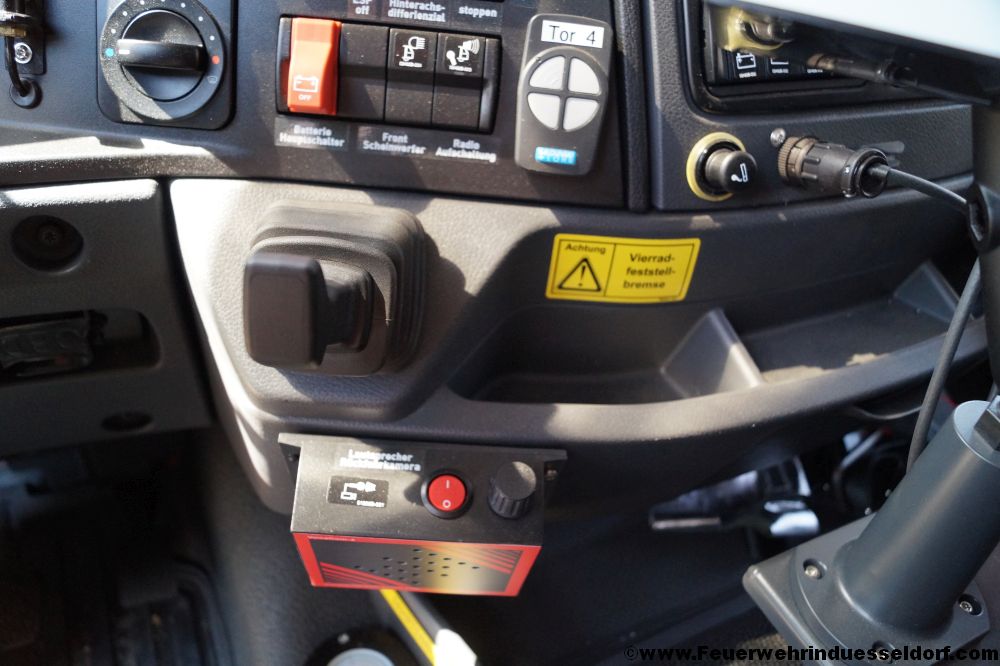

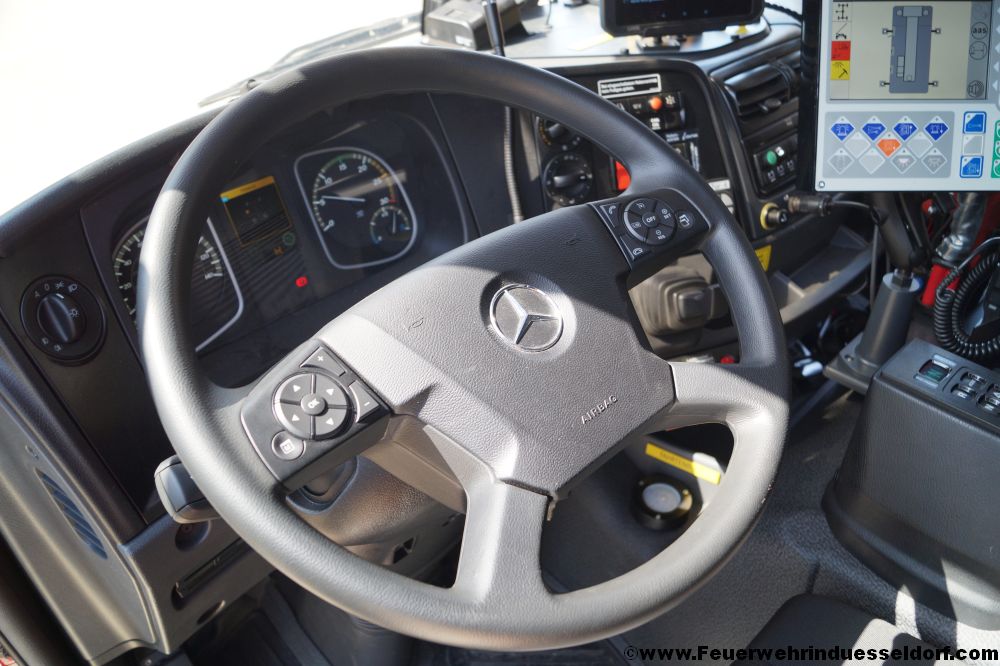

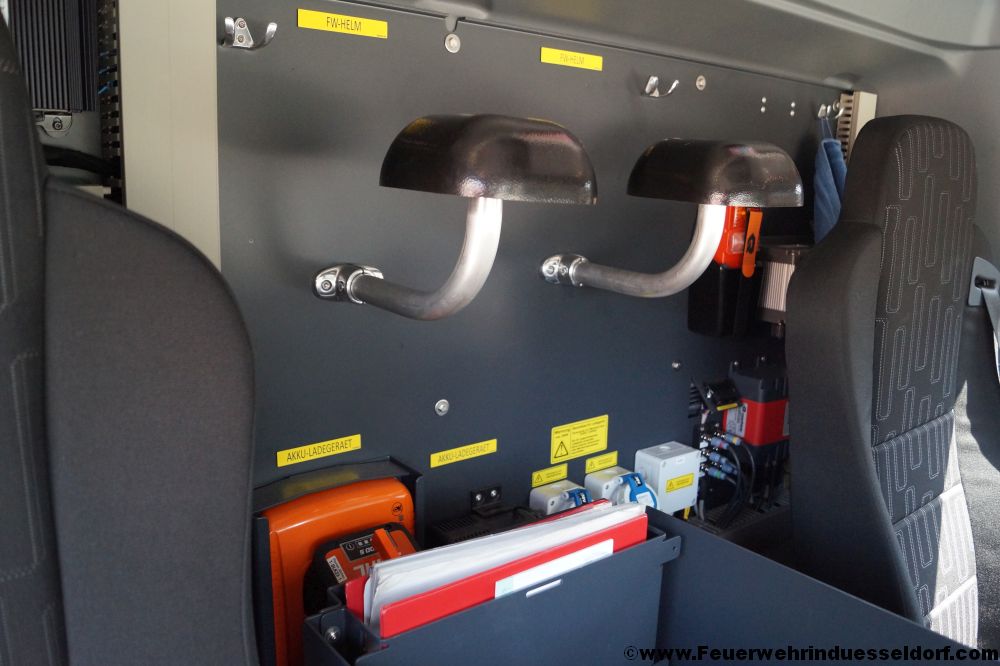

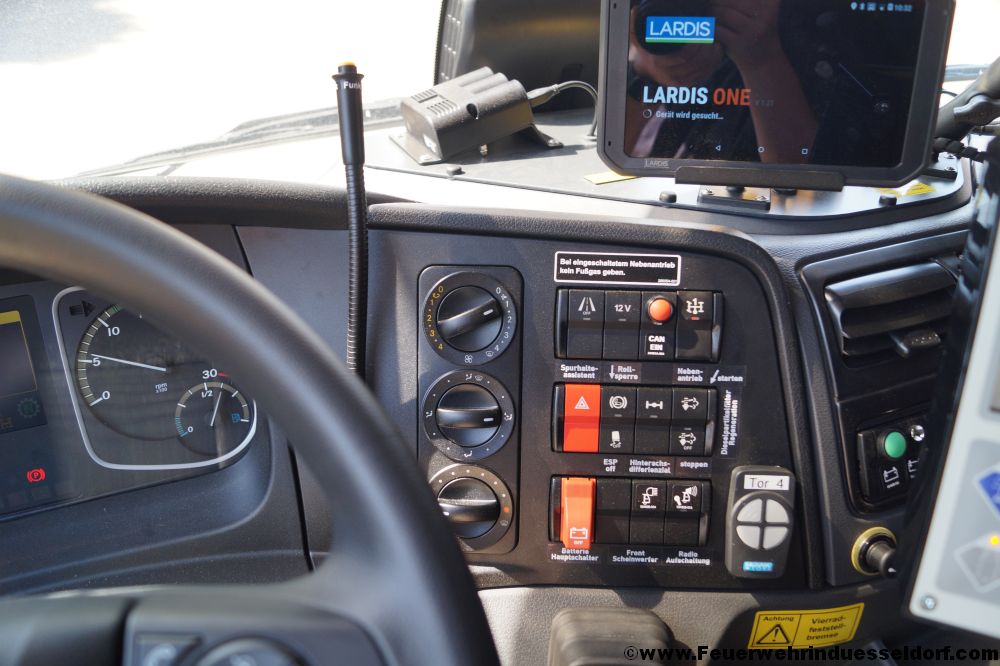

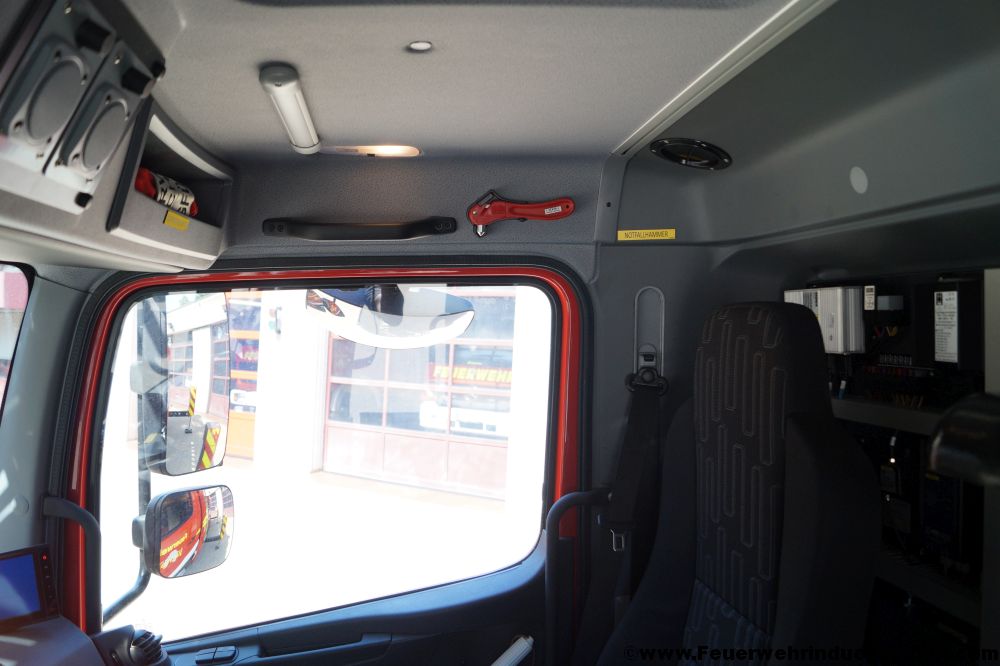

Fahrerkabine:
- Pannendreieck
- Warnweste
- Handleuchten
- Halterung für die Helme

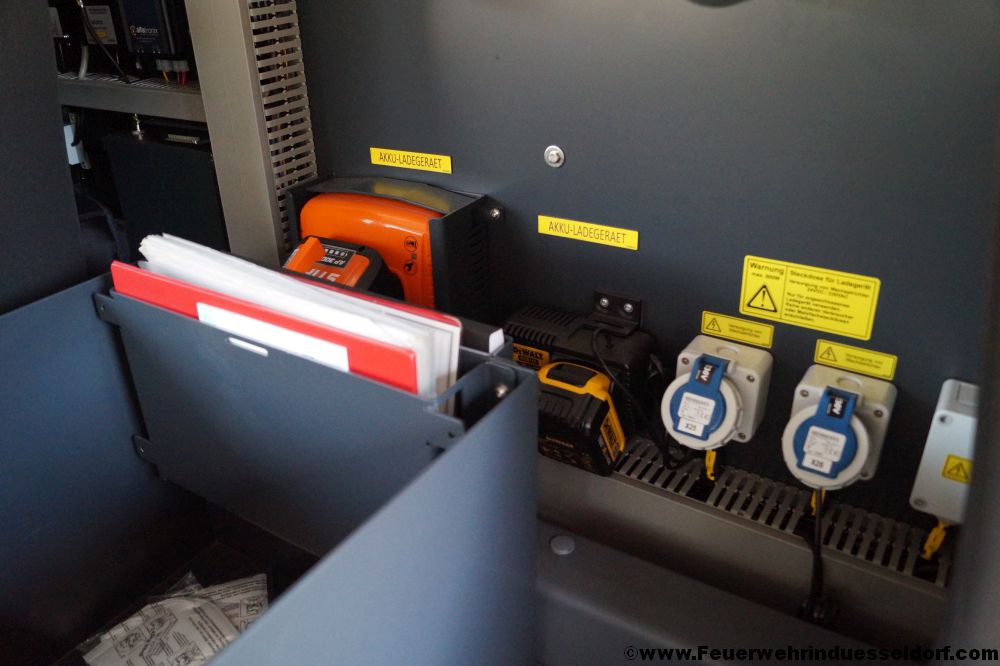

- Akku-Ladegeräte

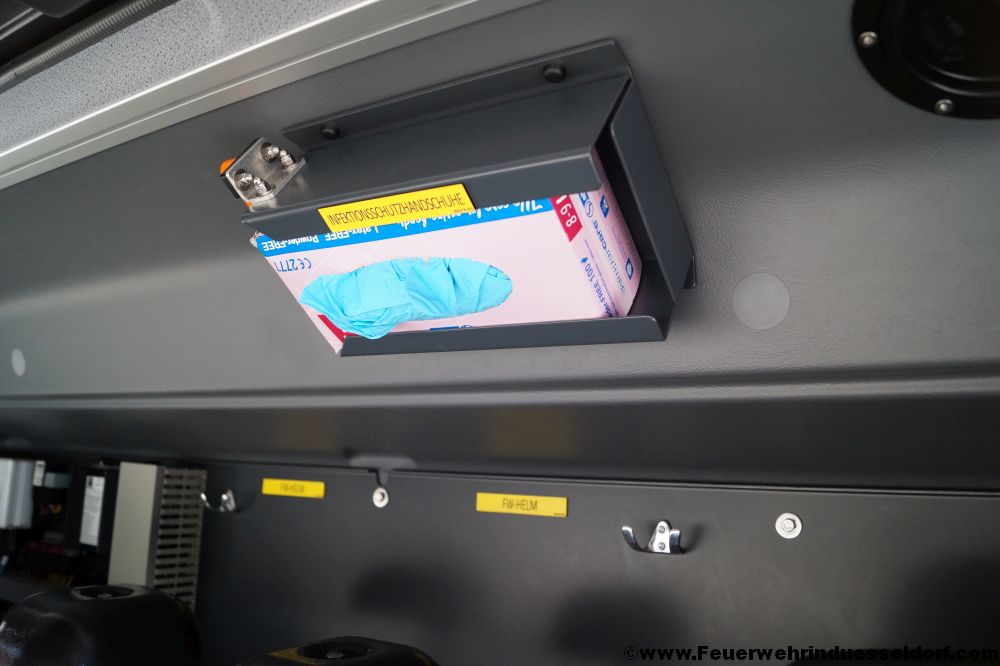

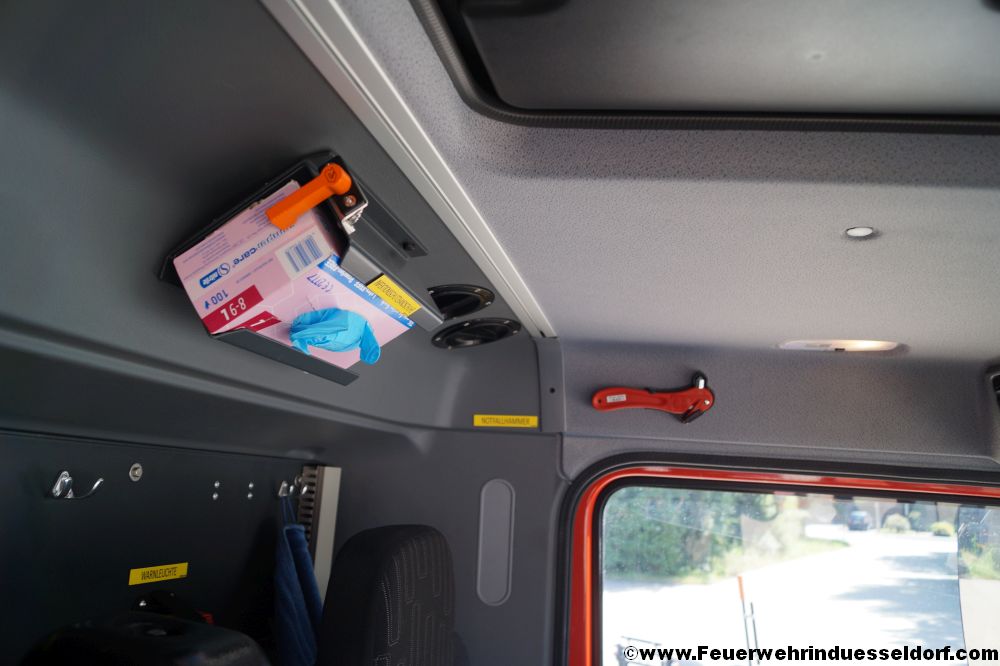

- Halterung für Infektionsschutzhandschuhe
- Notfallhammer
- Advanced Location Finder (ALF)
- Funkmeldeempfänger
- Anhaltestab
- Sperrpfostenschlüssel
- Verbandskasten

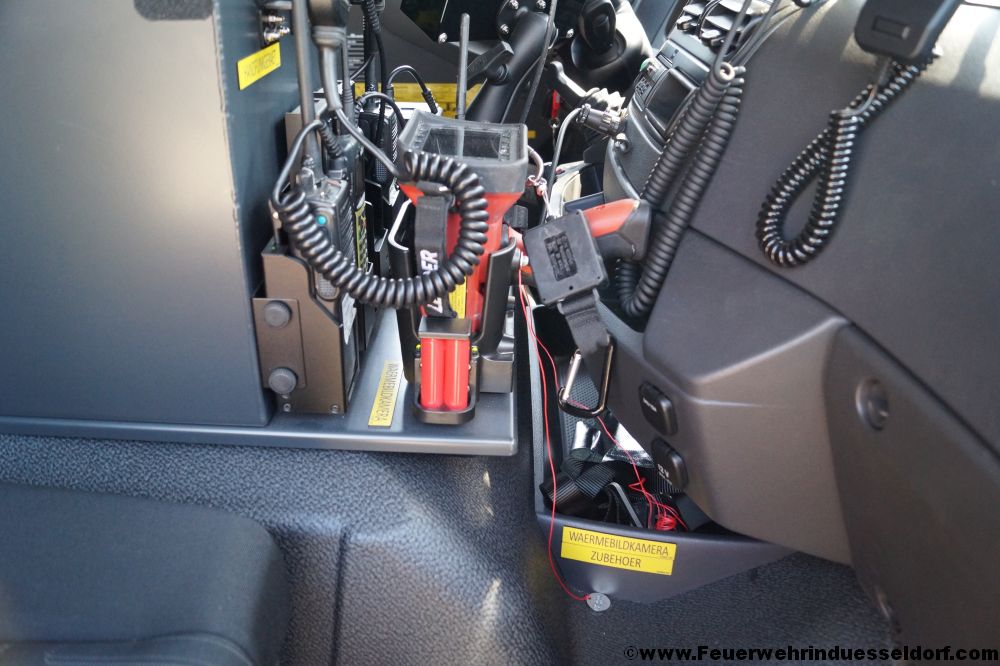

- Wärmebildkamera mit Zubehör
- Handfunkgeräte

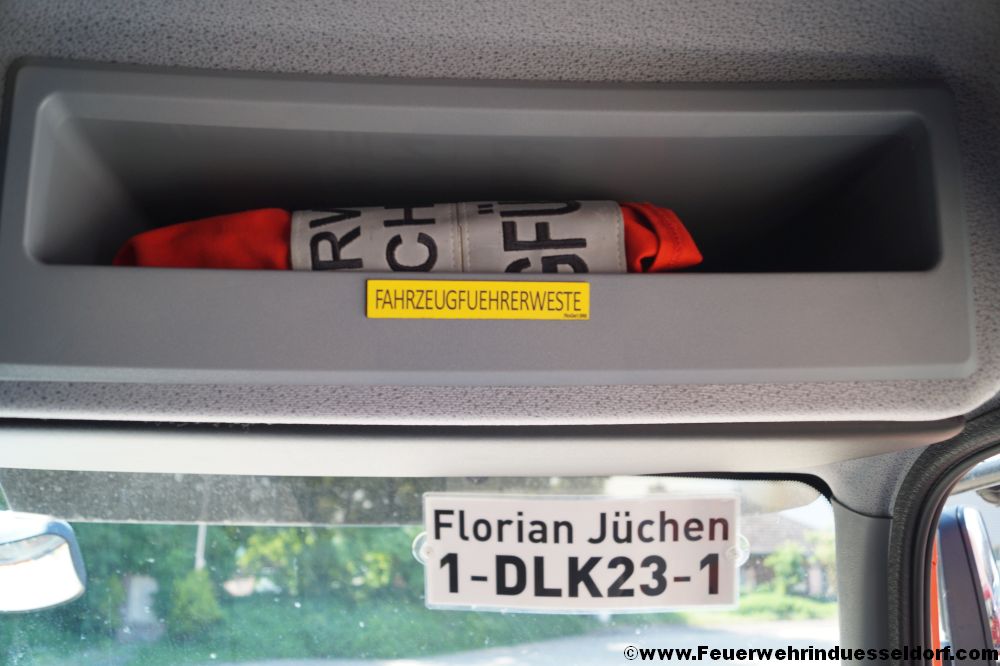

- Fach mit Fahrzeugführerweste

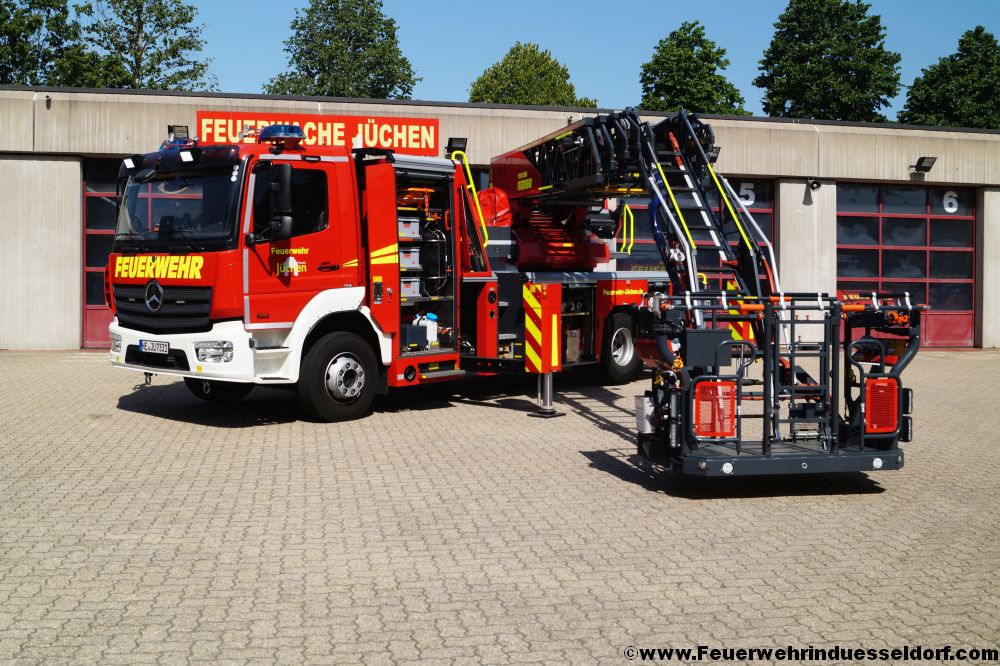

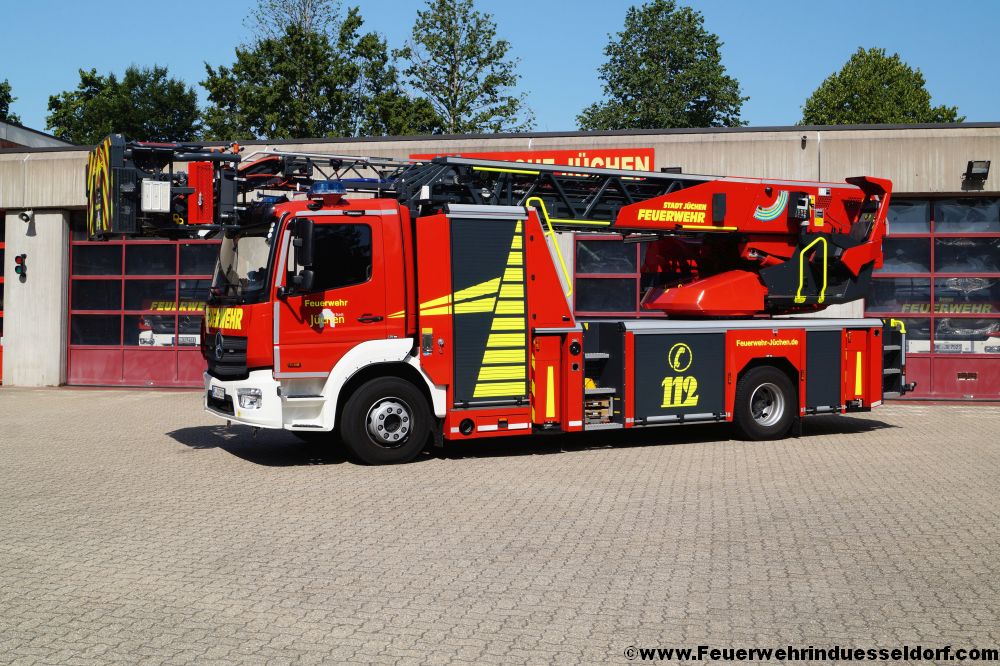

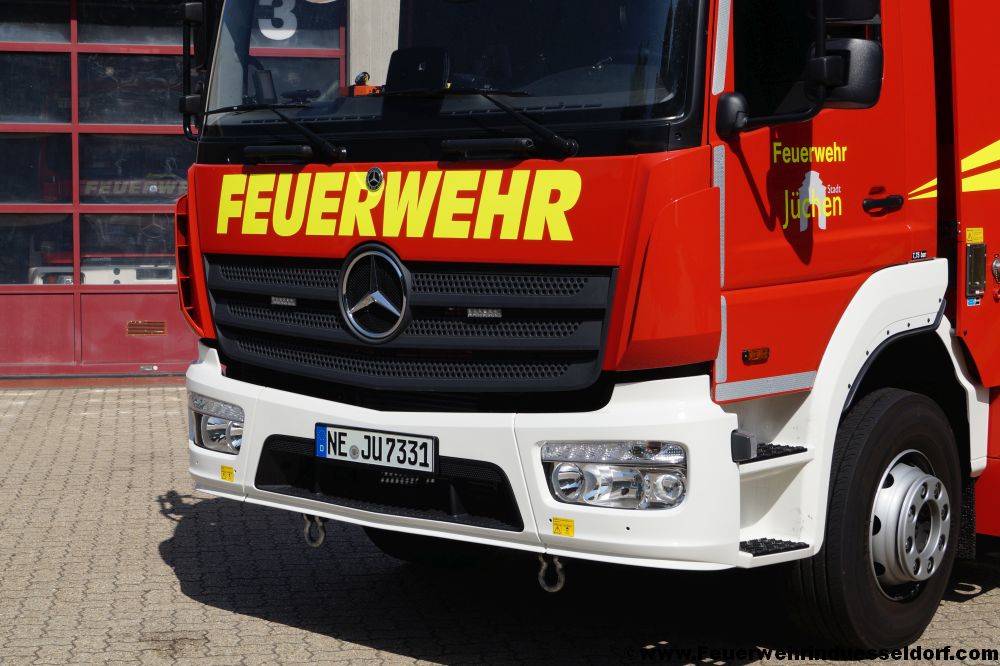

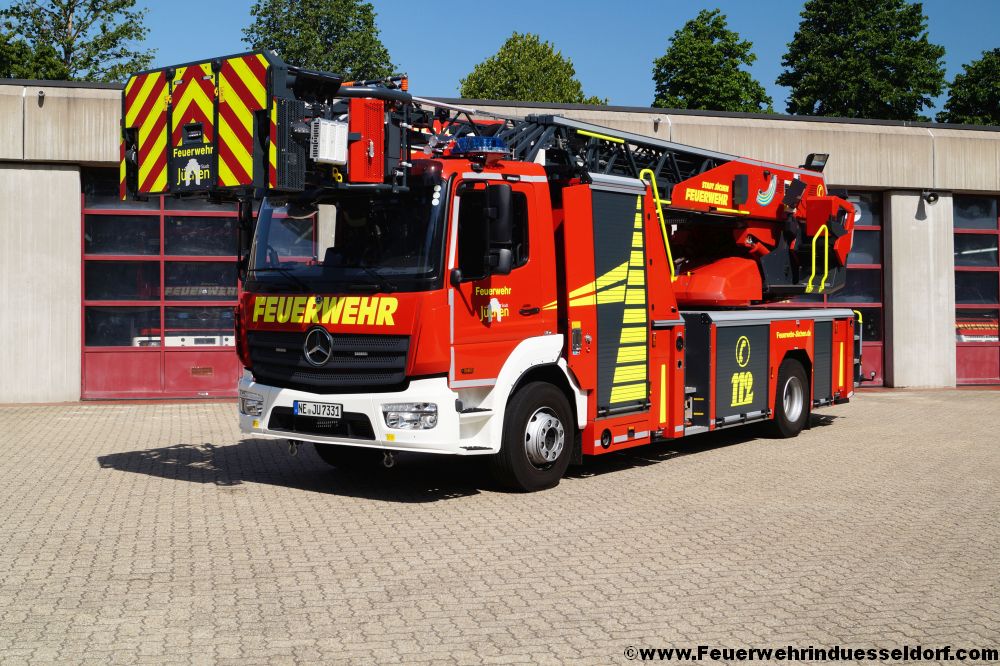

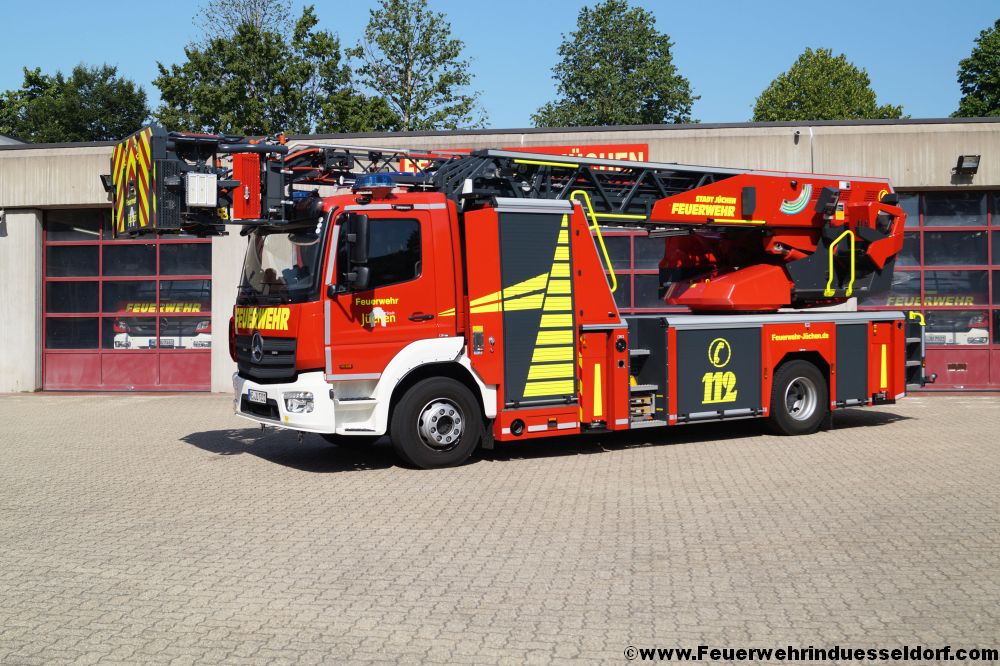

Hier weitere Bilder vom Hubrettungsfahrzeug im Überblick..... |

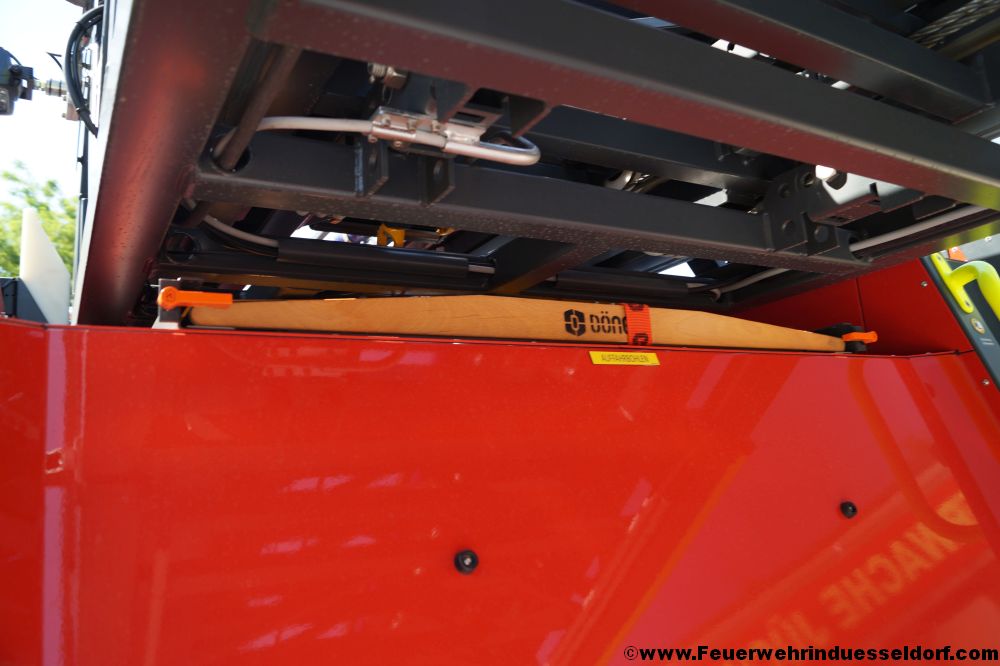

Hier Detailbilder der neuen DLA(K) 23/12 im Überblick..... |

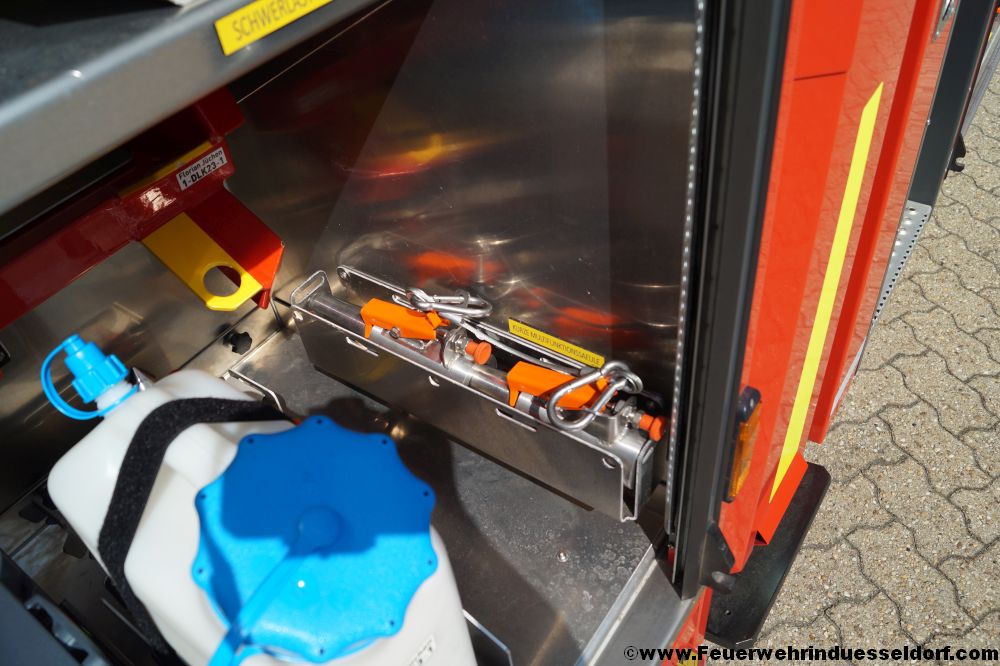

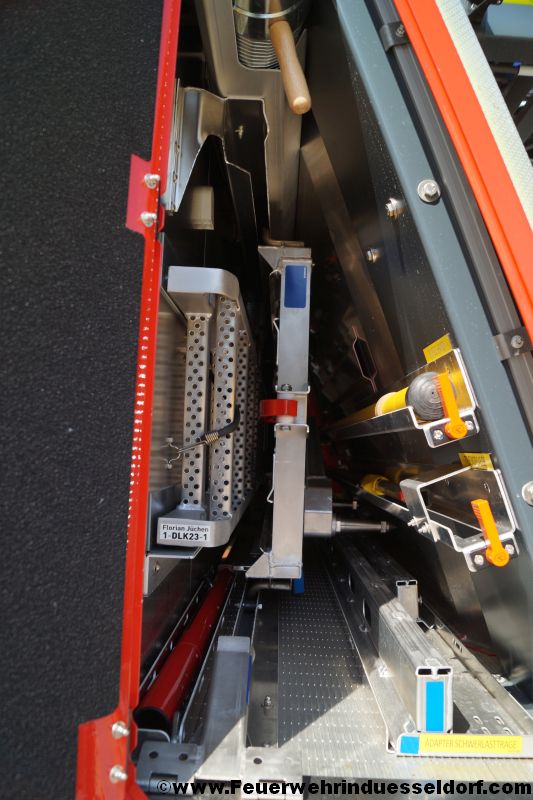

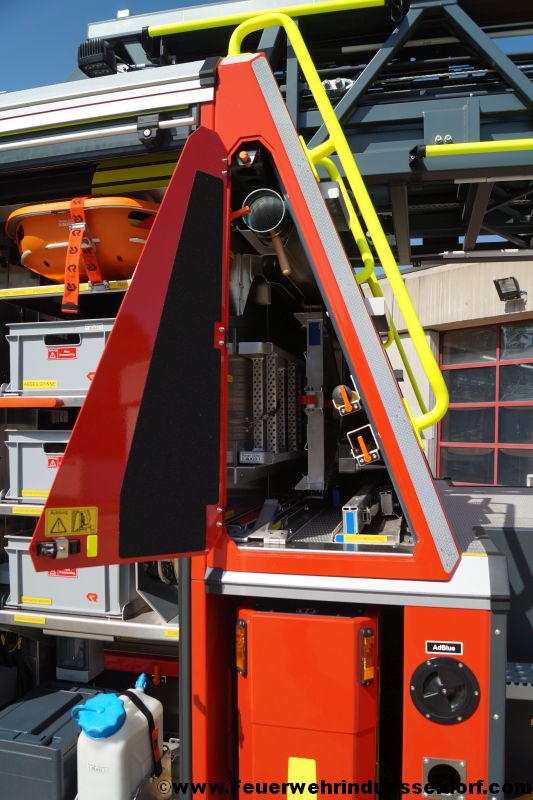

Hier Bilder von den Gerätefächern G1, G1A, G3 und G5 im Überblick..... |

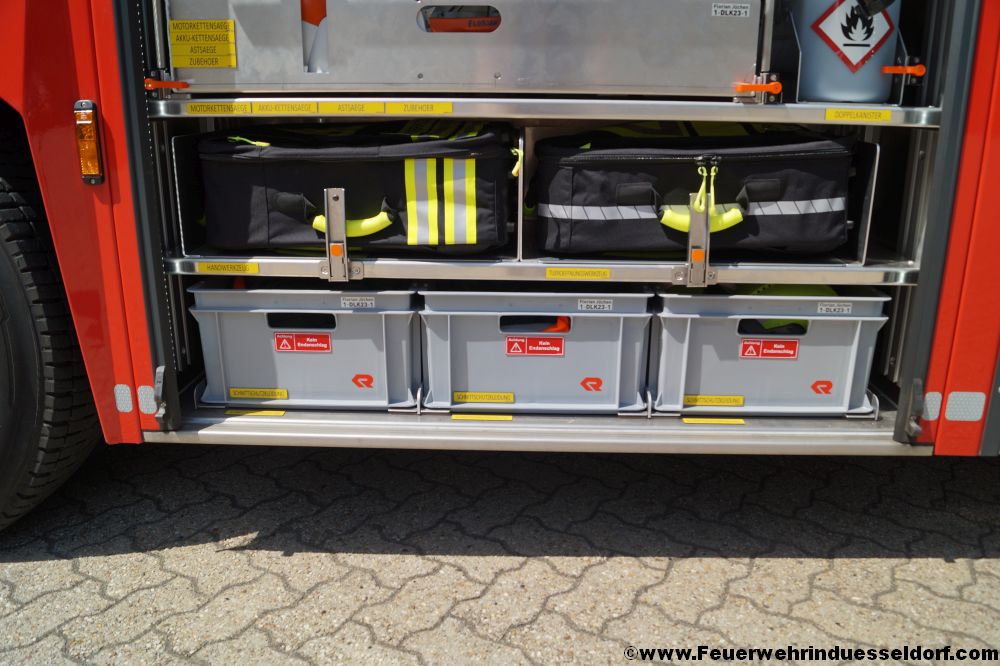

Hier Bilder von den Gerätefächern G2, G2A, G4 und G6 im Überblick..... |

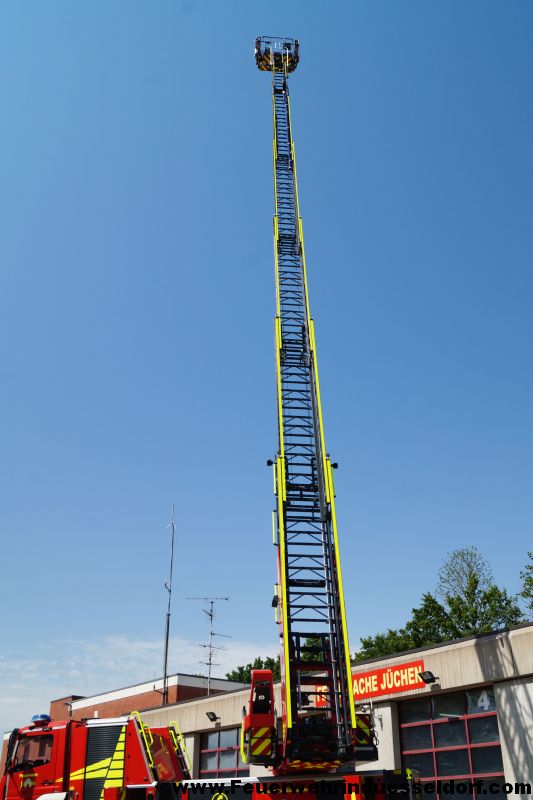

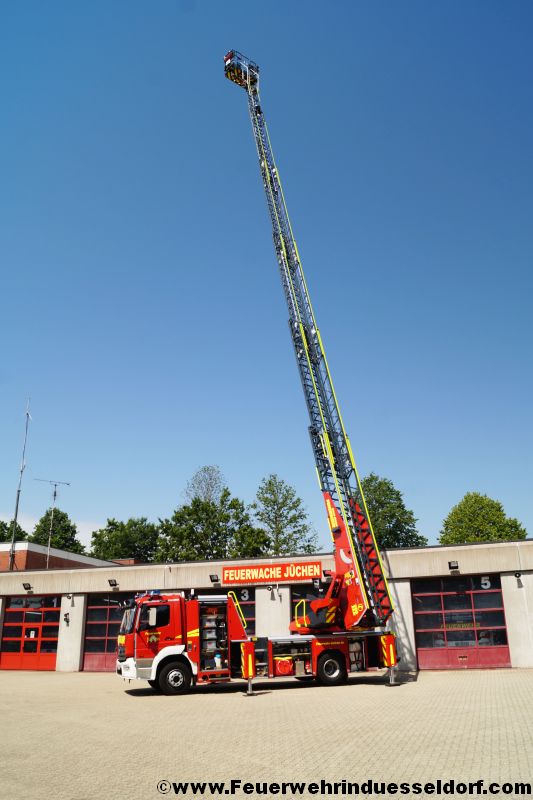

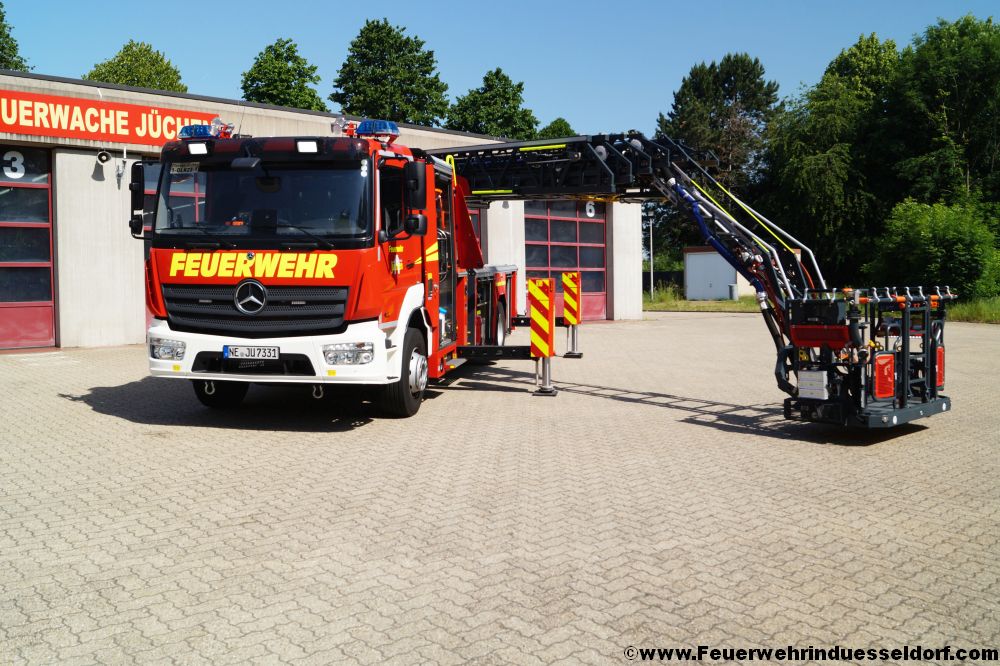

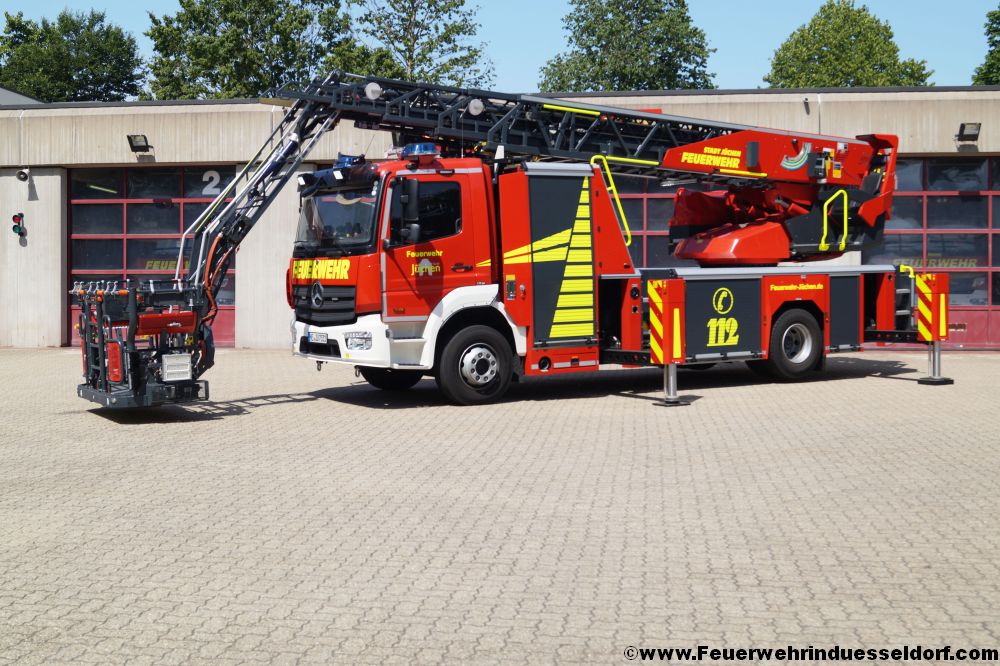

Hier Bilder von der DLA(K) 23/12 im Betrieb..... |

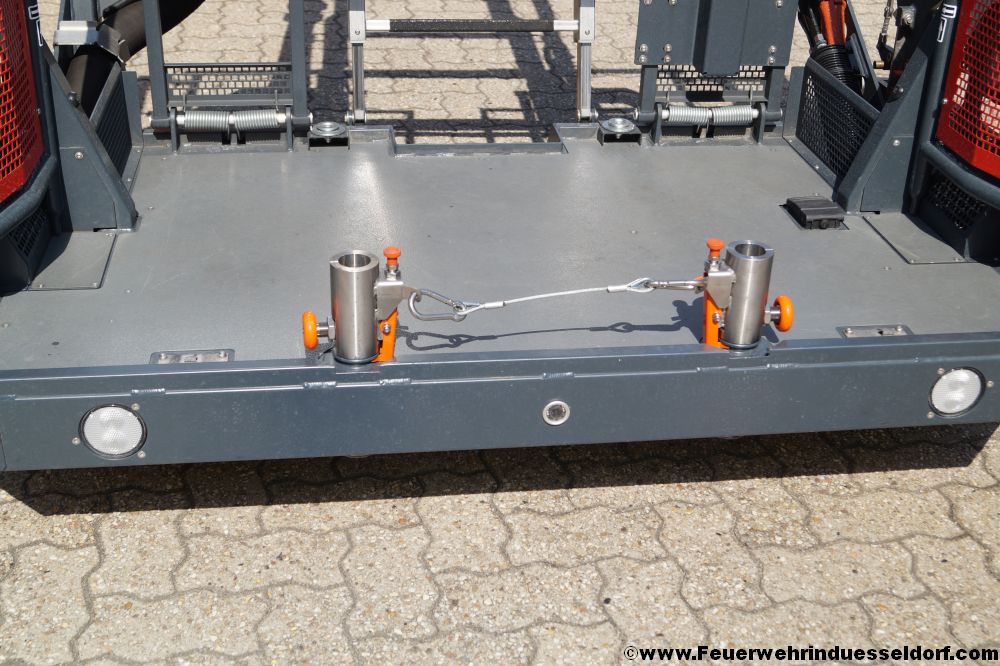

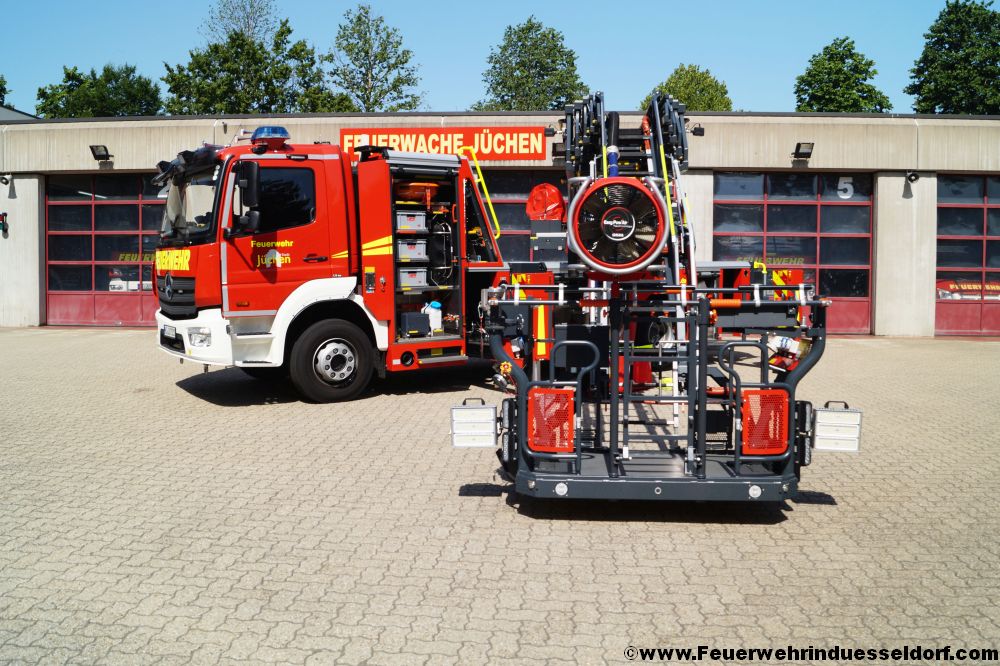

Hier Bilder vom Rettungskorb (HR-500-MF) mit den einzelnen Anbauteilen im Überblick..... |

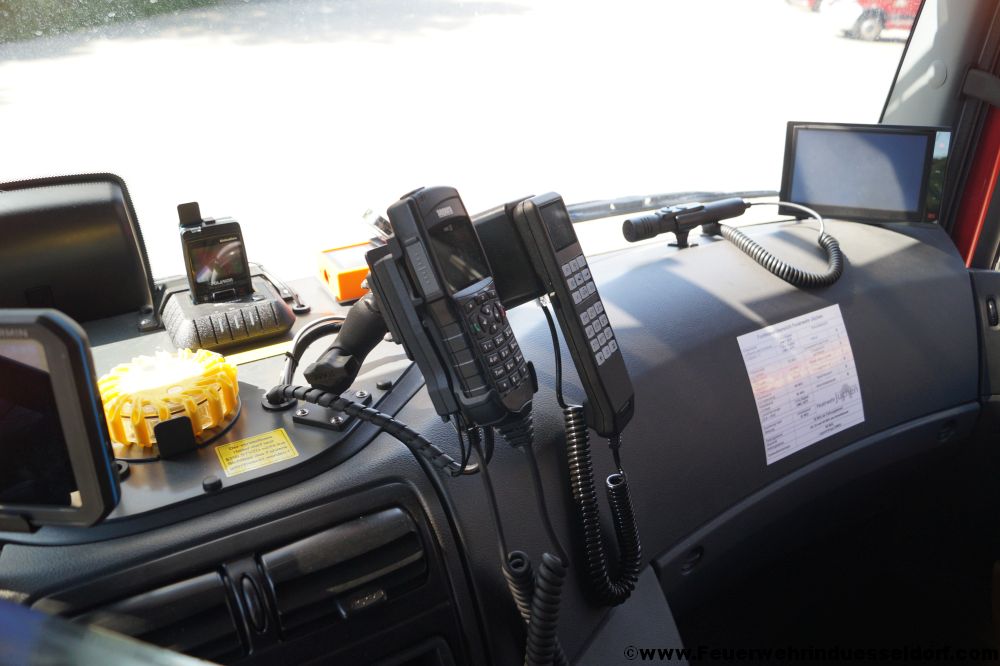

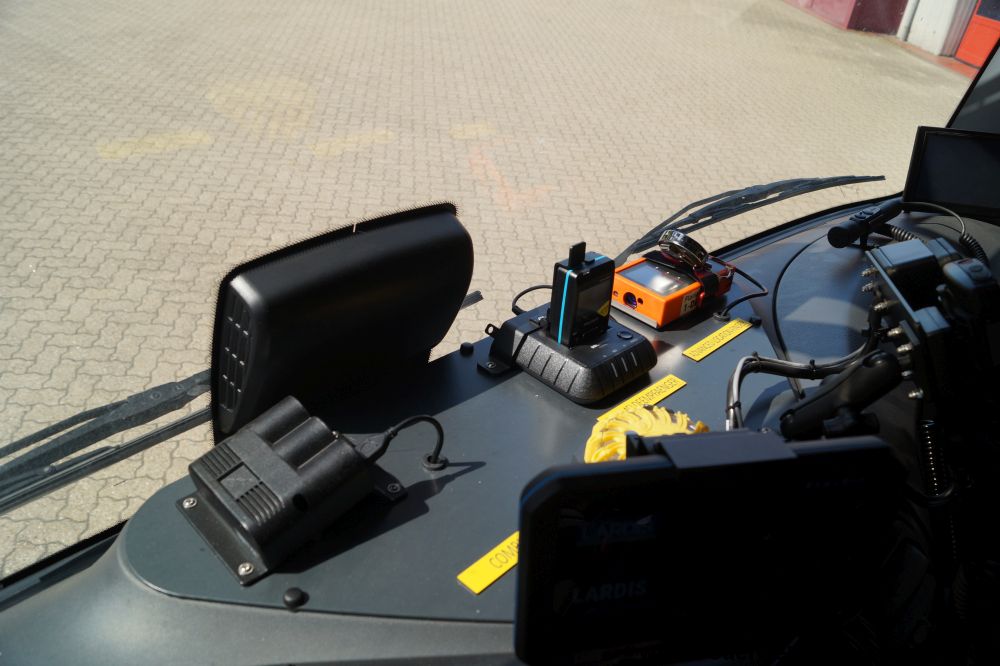

Hier Bilder der Fahrerkabine im Überblick..... |
|
|
|
|
